VST Plus 500 teknik özellikleri
| Yükseklik (mm) | Eksen (mm) | Derinlik (mm) | Genişlik (mm) | Su hacmi (l/dilim) | Ağırlık (kg/dilim) | İşletme basıncı (bar) | Isıl güç ΔT50 (W/dilim) | Isıl güç ΔT50 (kcal/h·dilim) |
|---|---|---|---|---|---|---|---|---|
| 430 | 350 | 95 | 80 | 0,36 | 1,05 | 9,5 | 93 | 80 |
| 580 | 500 | 95 | 80 | 0,47 | 1,40 | 9,5 | 121 | 104,6 |
| 680 | 600 | 95 | 80 | 0,53 | 1,75 | 9,5 | 143 | 123 |
| 780 | 700 | 95 | 80 | 0,60 | 1,92 | 9,5 | 153 | 132 |
| 880 | 800 | 95 | 80 | 0,67 | 2,10 | 9,5 | 168 | 144 |
Isıl güç değerleri EN 442’ye göre ΔT = 50 K (75/65 °C gidiş-dönüş, 20 °C oda) koşulu içindir; karakteristik üs n = 1,3711 (VST Plus 500 ısıl güç tablosu). İşletme basıncı TSE deney raporunda beyan edilen değerdir; numune 16,055 bar basınç dayanım deneyini sızıntısız geçmiştir.
VST Plus 500 hakkında

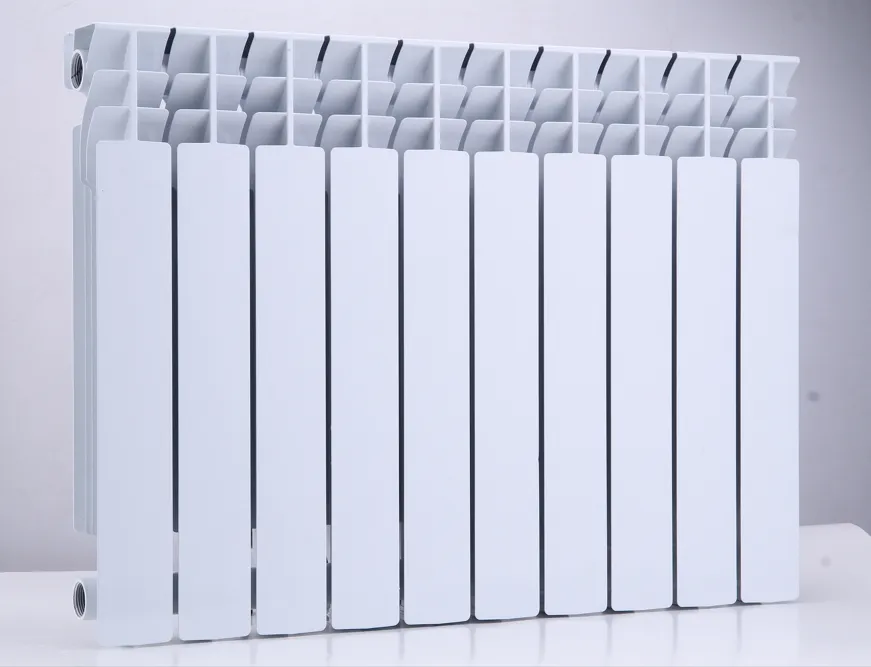

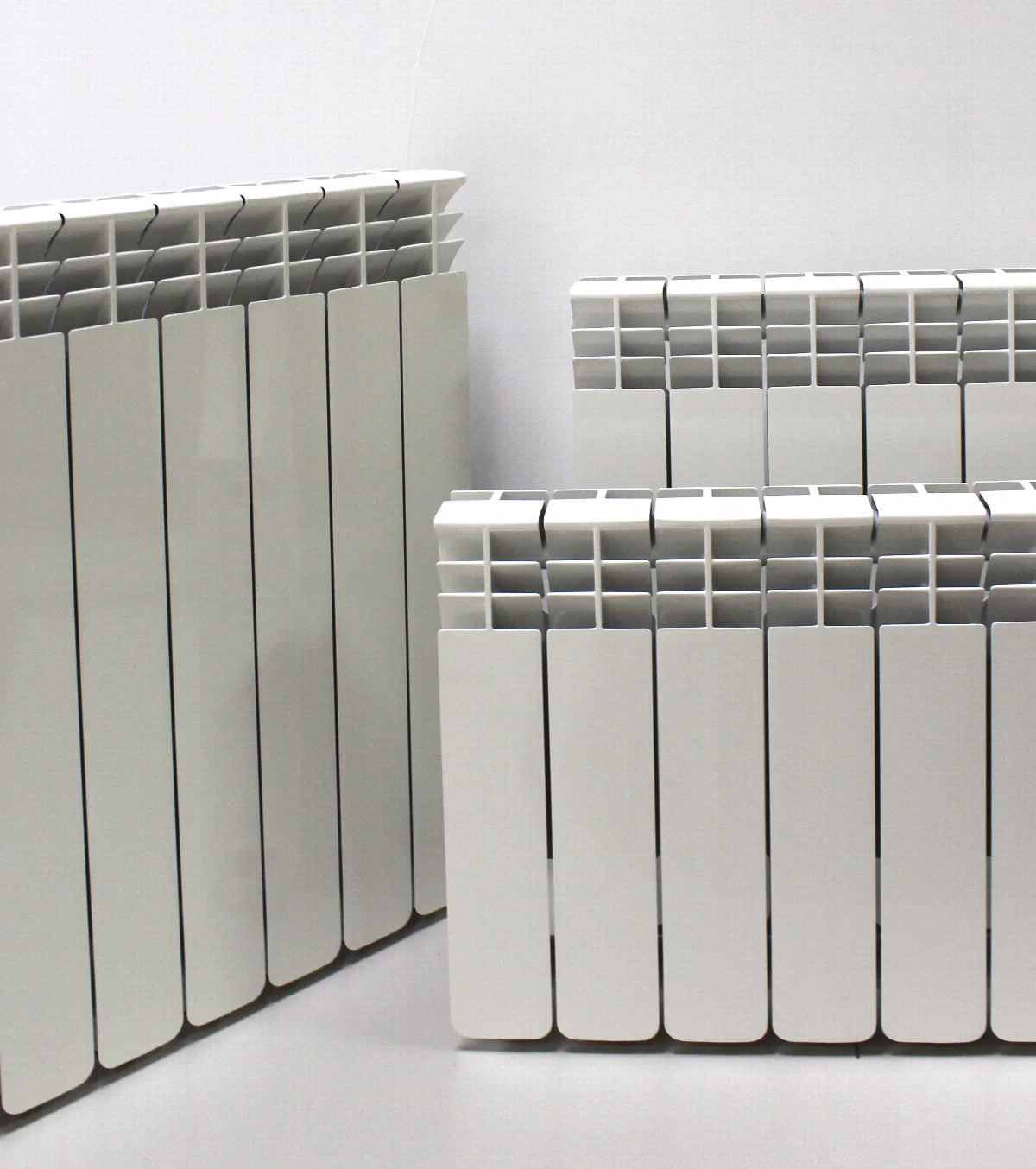

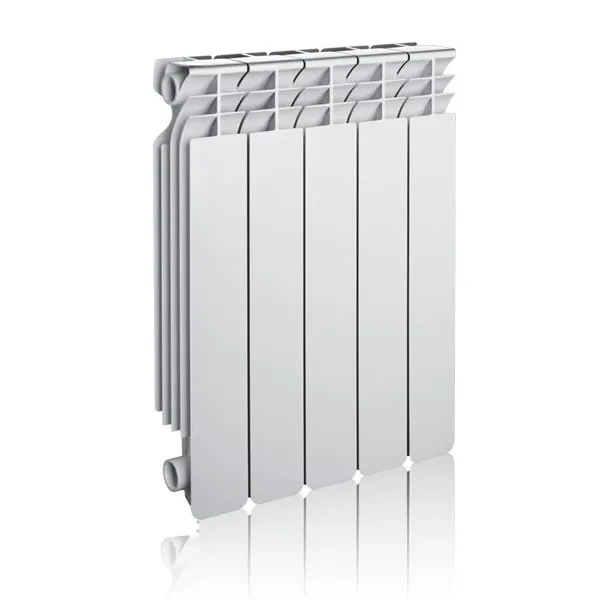

VST Plus 500, Wellini’nin okul, kamu binası ve konut projeleri için sunduğu alüminyum döküm radyatördür ve beş farklı eksen ölçüsünde üretilir. Aynı dilim genişliği (80 mm) ve derinliği (95 mm) korunarak beş farklı yükseklikte üretilir; böylece pencere altındaki alçak bir parapetten koridorun geniş duvarına kadar her noktada aynı görünüm ve aynı bağlantı detayıyla çalışılabilir. Okul, hastane ve kamu binası projelerinde mahal listesindeki her oda için ayrı ölçü çıkarılması gerektiğinde bu esneklik doğrudan zaman kazandırır.
Gövde ve üretim

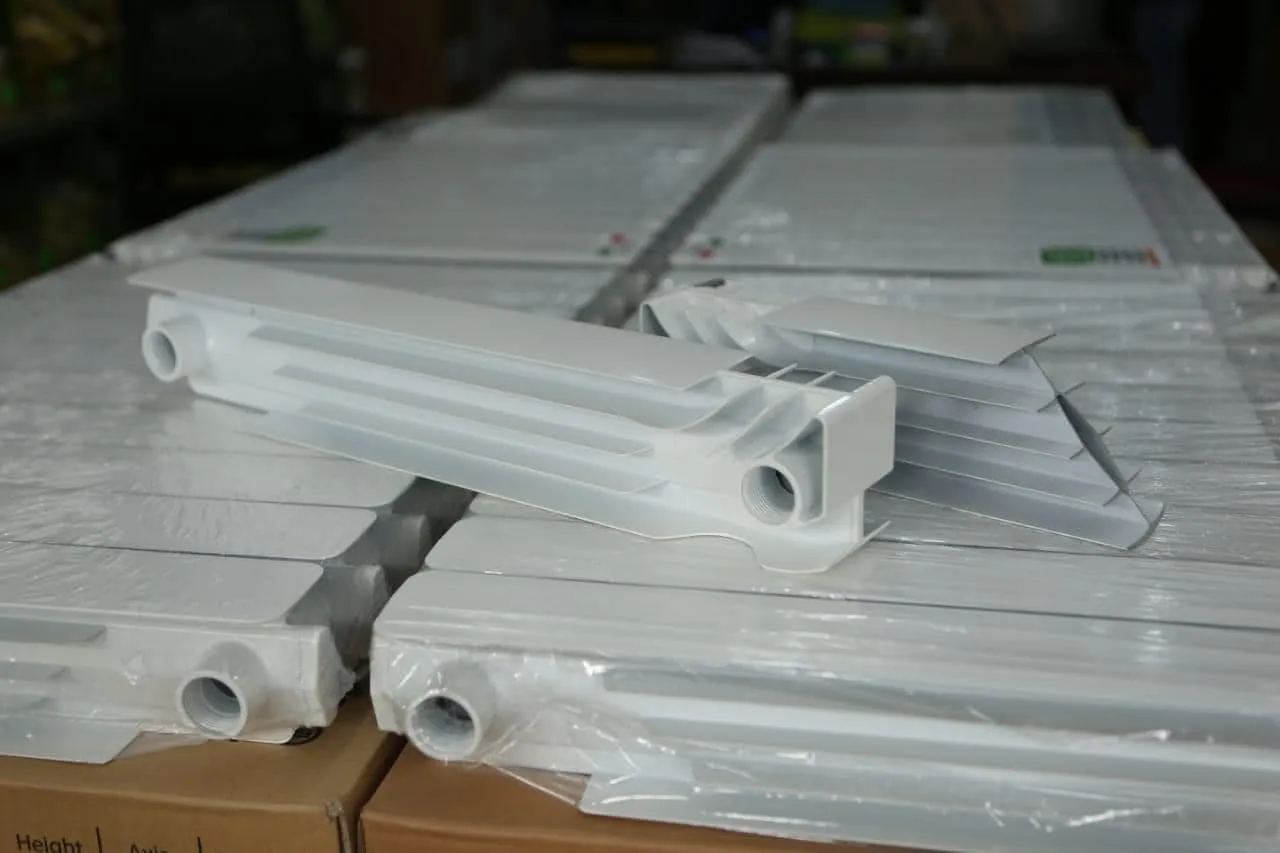

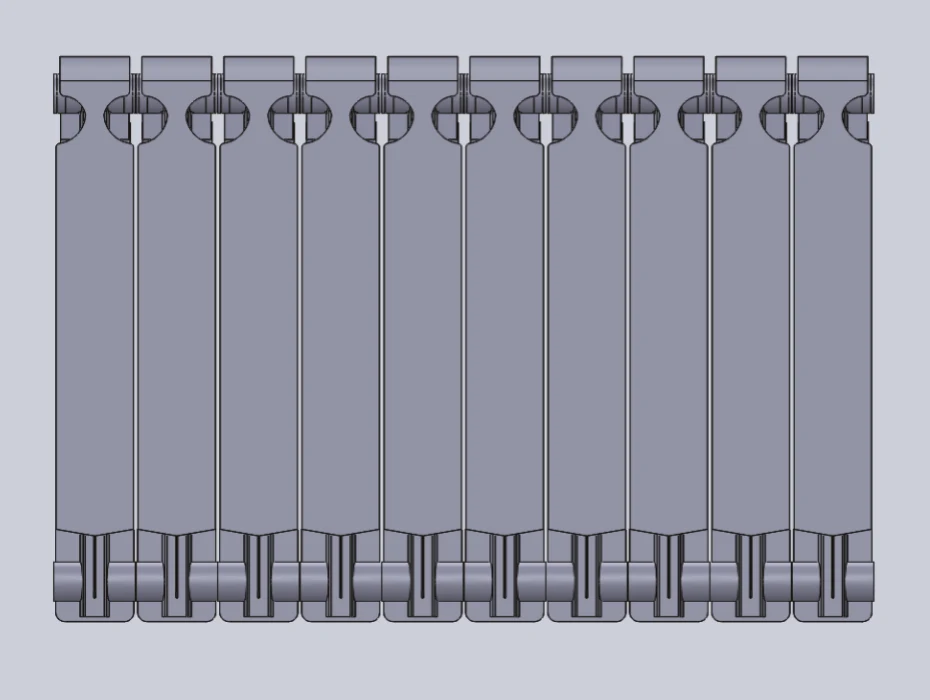

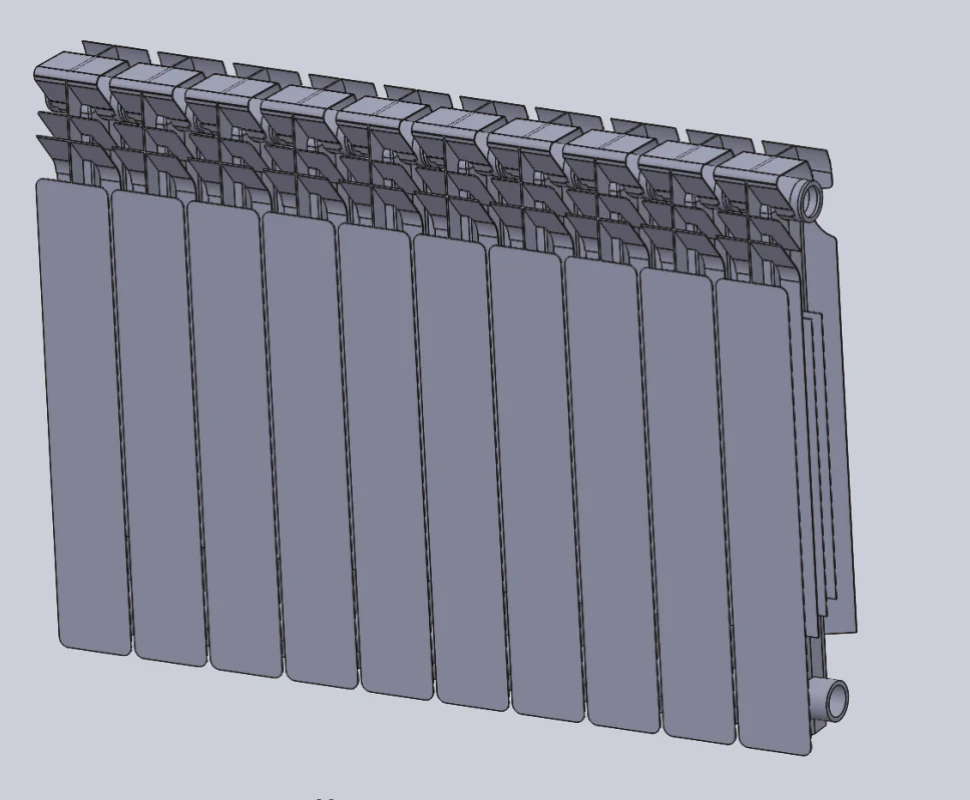

Dilimler yüksek basınçlı enjeksiyon döküm makinelerinde tek parça (yekpare) olarak basılır; gövde üzerinde pres, punta kaynağı veya sonradan kesip birleştirme yoktur. Kaynak dikişi olmayan bir gövde, panel radyatörlerde zamanla delinmenin başladığı noktaları ortadan kaldırır. Yüzey elektrostatik toz boya ile kaplanıp fırınlanır; boya katmanı kabarma ve dökülmeye karşı dayanıklıdır, beyazın yanında RAL renk kartındaki tüm renk kodlarında üretim yapılır.
Isıl performans

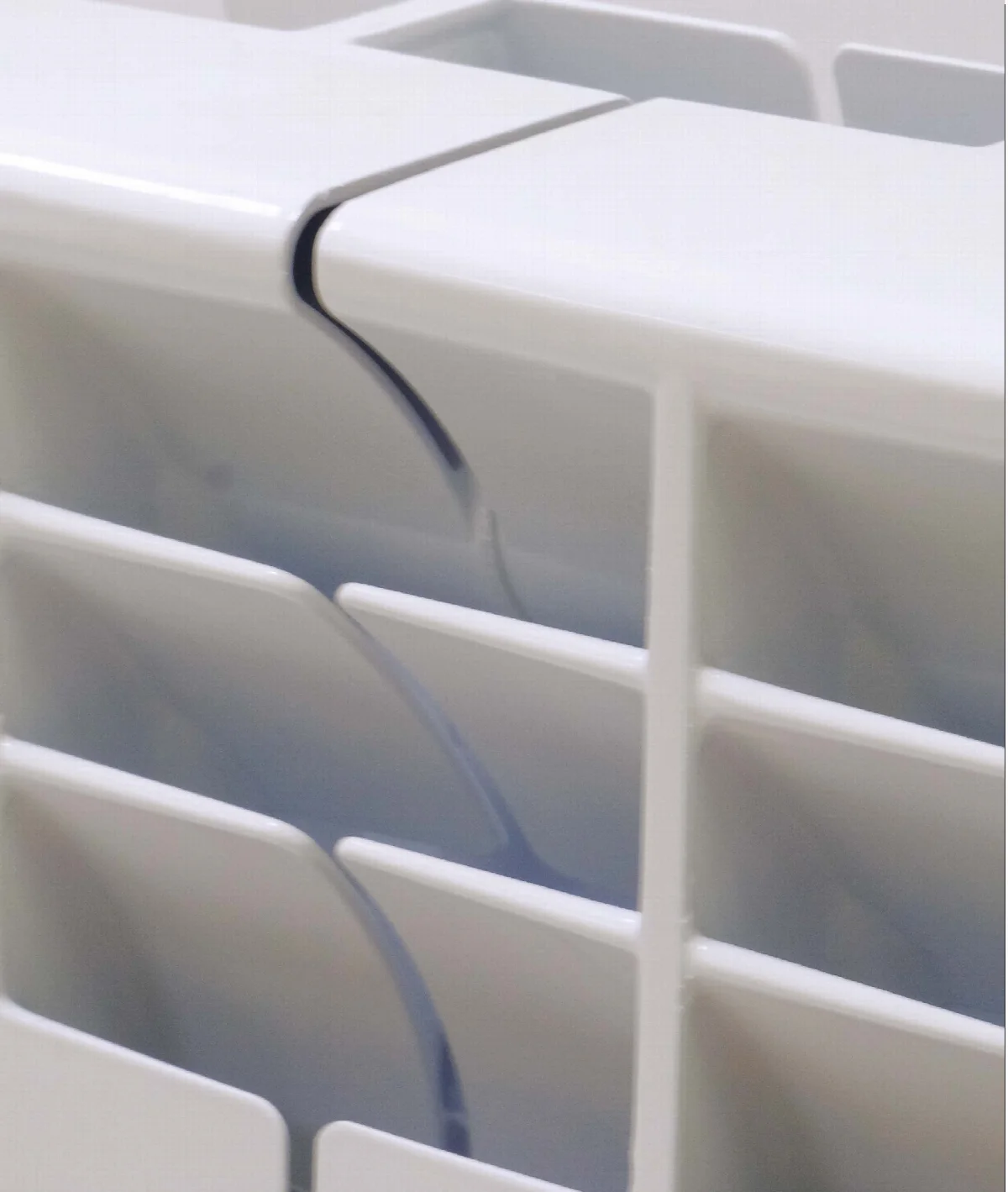

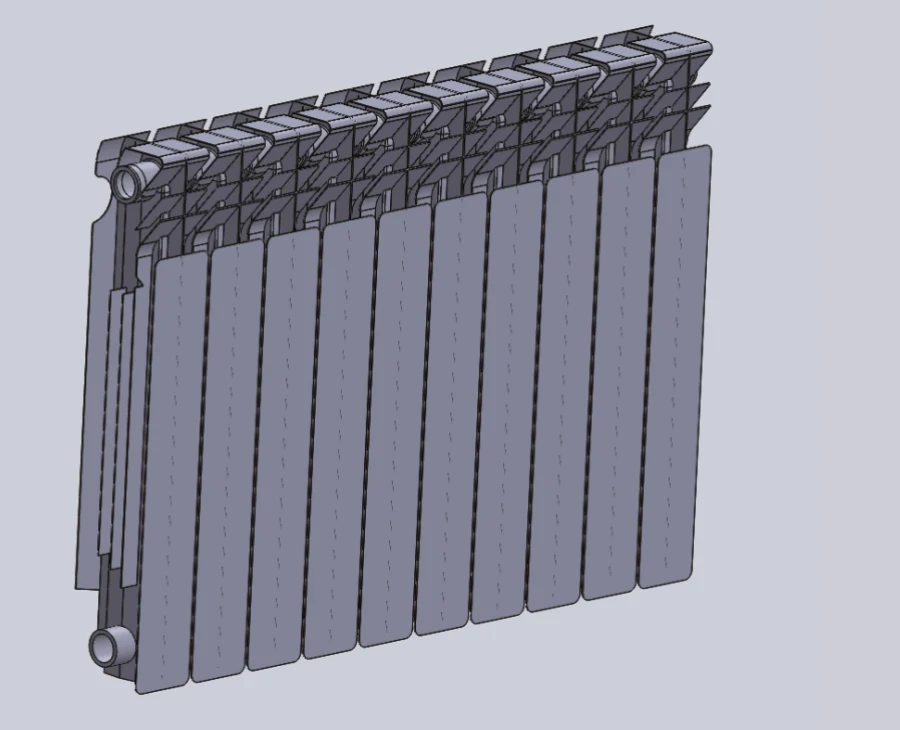

Döküm alüminyum alaşımlarının ısı iletkenliği (yaklaşık 100–150 W/m·K) radyatör çeliğinin (yaklaşık 50 W/m·K) iki-üç katıdır. Bunun pratik karşılığı, sıcak suyun taşıdığı enerjinin gövdeye ve oradan odaya çok daha hızlı aktarılmasıdır: radyatör kısa sürede ısınır, termostatik vana kapandığında da kısa sürede soğur. Ön yüzdeki kanatçık yapısı yüzey alanını büyütür ve ısınan havayı odanın içine doğru yönlendirir; bu yüzden radyatörün hemen üzerindeki perde ve duvarda sararma daha azdır.
500 mm eksenli modelin bir dilimi ΔT50 koşulunda 121 W verir. Yoğuşmalı kombilerin çalıştığı düşük sıcaklıklarda bu değer düşer; örneğin 70/50 °C gidiş-dönüşte (ΔT40) dilim başına yaklaşık 89 W, 55/45 °C’de (ΔT30) yaklaşık 60 W elde edilir. Farklı gidiş-dönüş ve oda sıcaklıklarındaki değerler için tüm kombinasyonları gösteren ısıl güç dönüşüm tablosuna bakabilirsiniz.
Su hacmi ve tesisat

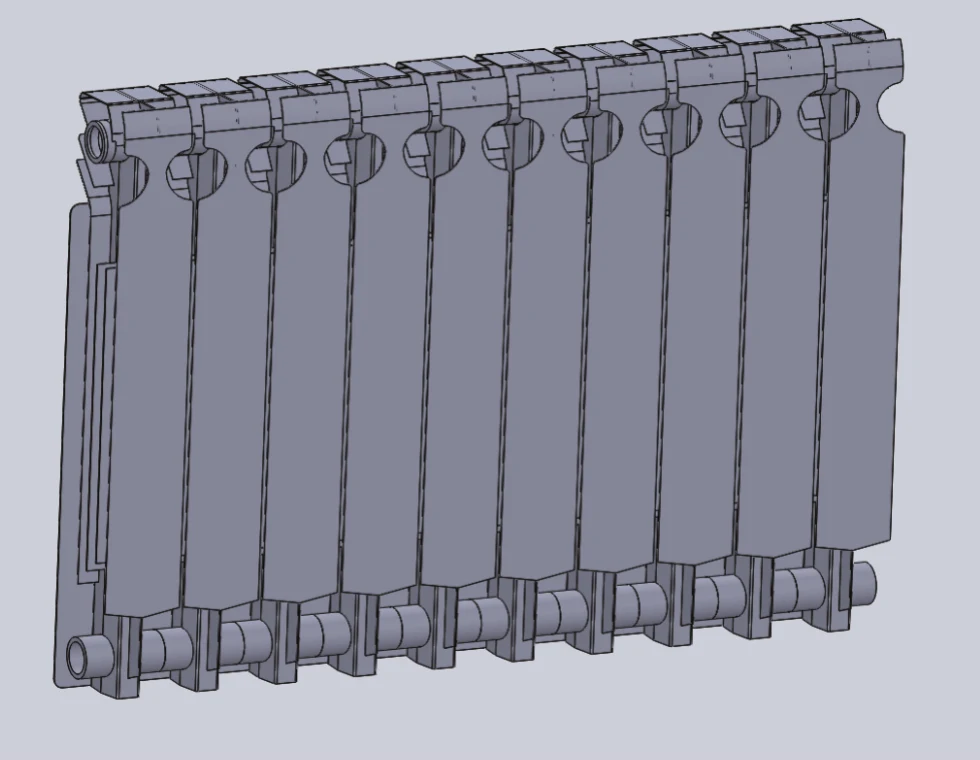

500 mm eksenli bir dilimin su hacmi 0,47 litredir. Az su içeren radyatör, sistemin ısınması için gereken enerjiyi ve süreyi kısaltır. Su kanallarının iç çapı yaklaşık bir parmak (1") olduğu için tortu birikse bile akış kesilmez. Beyan edilen işletme basıncı 9,5 bardır; TSE deneyinde numune 12,35 bar sızdırmazlık ve 16,055 bar basınç dayanım deneylerini sızıntısız geçmiştir. Merkezi sistemli çok katlı binalarda statik basınç, bu değerlerle birlikte tesisat projesinde değerlendirilir.
Kalite ve belgeler
Wellini radyatörler CE belgelidir ve ISO 9001 kalite yönetim sistemi güvencesiyle üretilir. Onaylı kalite sistemi gereği üretilen her radyatör sızdırmazlık ve basınç testlerinden geçirilir; teknik parametreler EN 442’ye uygundur. TSE deney raporunun (no 292128, 29.09.2023) tüm sayfaları ve ısıl güç tablosu Belgeler sayfasında yayımlanmaktadır.
Ölçülendirme
Radyatör boyu dilim sayısı × 8 cm’dir: 10 dilim 80 cm, 15 dilim 120 cm. Gruplar 2 ile 40 dilim arasında hazırlanır. Tesisatı henüz çekilmemiş bir yapıda 500 mm eksen önerilir; montaj ölçüleri için duvar montaj detayını, boru bağlantısı için bağlantı şekillerini inceleyin.
VST Plus 500 TSE deney raporu sonuçları
| Deney kalemi | Sonuç (10 dilimli numune, 500 mm eksen) |
|---|---|
| Isıl güç, ΔT = 50 K | 123,6 W / dilim |
| Isıl güç, ΔT = 30 K | 62,3 W / dilim |
| Karakteristik üs (n), ölçülen | 1,3435 |
| Dilim yüksekliği / derinliği / genişliği | 582 / 95,1 / 79,82 mm (ölçülen) |
| Numune su hacmi / kütlesi | 5,14 l / 24,52 kg (10 dilim) |
| Sızdırmazlık deneyi | 12,35 bar, sızıntı yok |
| Basınca dayanım deneyi | 16,055 bar, sızıntı ve patlama yok |
| Beyan edilen maks. işletme basıncı | 9,5 bar |
Kaynak: TSE Deney ve Kalibrasyon Merkezi Başkanlığı, Anadolu Yakası Enerji, Malzeme ve Kalibrasyon Laboratuvarı; rapor no 292128, deney tarihi 26–29.09.2023, TS EN 442-1 ve TS EN 442-2. Rapor yalnız deneye sunulan numune için geçerlidir. Raporun tüm sayfaları Belgeler sayfasındadır. Raporu inceleyin.
VST Plus 500 renk seçenekleri
Standart renk RAL 9016 trafik beyazıdır. Gövde elektrostatik toz boyayla kaplandığı için RAL renk kartındaki tüm renk kodlarında üretim yapılmaktadır. Aşağıdaki karttan bir renk seçerek radyatörün o renkteki görünümüne bakabilirsiniz; projenizde kullanacağınız RAL kodunu teklif formunda belirtmeniz yeterli.
Seçili renk: RAL 9016 Trafik beyazı
Kartta sık kullanılan 46 ton gösterilmiştir; listede olmayan RAL kodlarında da üretim yapılır. Ekran renkleri yaklaşıktır, kesin ton RAL renk kartından seçilir.
Dilim hesabını biz yapalım
Mahal listenizi, mimari planınızı ya da oda ölçülerinizi gönderin; her oda için dilim sayısını ve eksen seçimini projenin ısı kaybına göre mühendislerimiz hesaplasın.
Mahal Listesi GönderVST Plus 500 hakkında sık sorulan sorular
VST Plus 500’ün bir dilimi kaç watt?
ΔT50 koşulunda (75/65 °C, oda 20 °C) dilim başına 350 mm eksende 93 W, 500 mm eksende 121 W, 600 mm’de 143 W, 700 mm’de 153 W, 800 mm’de 168 W’tır.
Kombiyle kullanırsam ısıl güç ne olur?
Kombi 70/50 °C’de çalışıyorsa ΔT yaklaşık 40 K olur ve 500 mm eksenli dilim yaklaşık 89 W verir. Yoğuşma modunda 55/45 °C’de bu değer 60 W civarına iner; dilim sayısı buna göre artırılmalıdır.
Hangi basınca dayanıklı?
Beyan edilen işletme basıncı 9,5 bardır (TSE deneyinde 16 bar dayanım). Merkezi sistemli çok katlı binalarda kullanılabilir.
VST Plus 500’ün dilim fiyatı ne kadar?
Fiyat dilim başına hesaplanır ve seçilen eksen (350–800 mm), toplam dilim adedi, renk, aksesuarlar ve teslim yerine göre değişir. Fiyat listesi yayınlamıyoruz; mahal listenizi ya da oda ölçülerinizi teklif formuyla gönderirseniz projenize özel teklif iletiriz.
VST Plus 500 hangi renklerde üretilir?
Standart renk beyazdır. Elektrostatik toz boya uygulandığı için RAL renk kartındaki tüm renk kodlarında üretim yapılır; renk kodu ve adet teklif aşamasında netleştirilir.
TSE deney raporunda hangi değerler ölçüldü?
TSE Anadolu Yakası laboratuvarında TS EN 442 kapsamında 10 dilimli 500 mm eksenli numune test edildi: ΔT50 için dilim başına 123,6 W, ΔT30 için 62,3 W ölçüldü; numune 12,35 bar sızdırmazlık ve 16,055 bar basınç dayanım deneyini sızıntısız geçti. Rapor no 292128, deney tarihi 26–29.09.2023.
