EN 442 ve ΔT50 nedir? Radyatör ısıl güç değerleri nasıl okunur

12 Ekim 2026 · Yazan: Burak Çoşkun · 5 dk okuma

EN 442, radyatör ve konvektörlerin ısıl gücünün aynı laboratuvar koşullarında nasıl ölçüleceğini ve nasıl beyan edileceğini tanımlayan Avrupa standardıdır. ΔT50 ise bu standardın referans koşuludur: gidiş suyu 75 °C, dönüş suyu 65 °C, oda 20 °C iken radyatördeki ortalama su sıcaklığı ile oda arasındaki fark 50 derecedir. Katalogdaki "W/dilim" değeri bu koşulda ölçülen güçtür; evinizdeki sistem daha düşük sıcaklıkta çalışıyorsa radyatör daha az ısı verir.

EN 442 standardı neyi ölçer ve neden var?

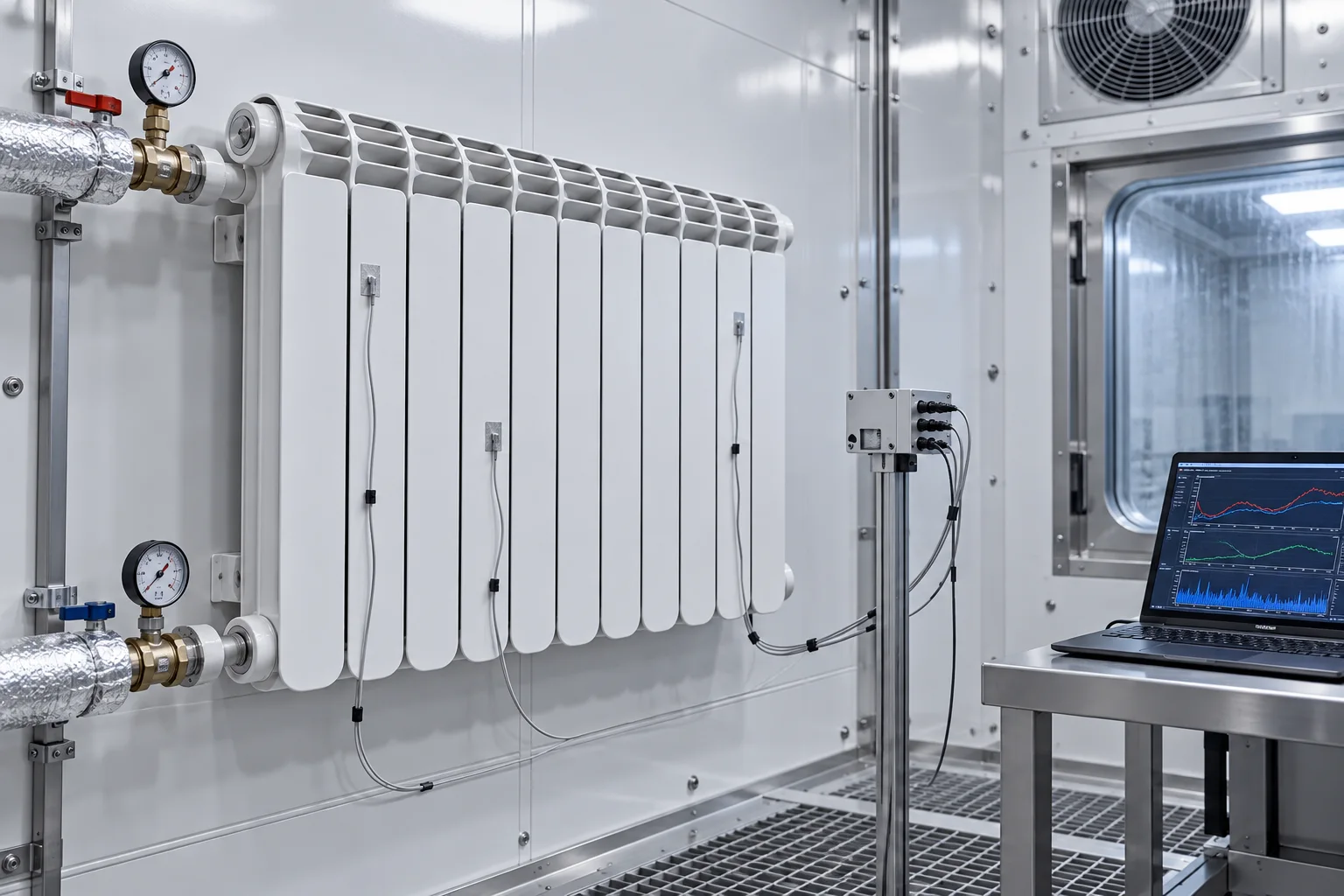

Bir radyatörün verdiği ısı; su sıcaklığına, oda sıcaklığına, debiye ve bağlantı şekline göre değişir. Her üretici kendi koşulunda ölçüm yapsaydı iki kataloğu yan yana koymak anlamsız olurdu. EN 442 bu sorunu ortak bir test düzeniyle çözer. Radyatör, duvarları kontrollü biçimde soğutulan kapalı bir test odasında, standartta tarif edilen bağlantıyla çalıştırılır ve verdiği ısı birkaç farklı su sıcaklığında ölçülür.

Bu ölçümlerden radyatörün karakteristik denklemi çıkarılır: Φ = K_m × ΔTⁿ. Burada Φ ısıl güç, K_m radyatöre özgü bir sabit, n ise sıcaklık farkı değiştikçe gücün ne kadar hızlı değiştiğini gösteren üstür. Katalogda gördüğünüz tek rakam, bu eğrinin ΔT50 noktasıdır. Standart ayrıca boyutların, malzemenin ve basınç dayanımının nasıl beyan edileceğini de düzenler; yani yalnızca bir watt değeri değil, ürünün teknik kimliği için ortak bir dil sağlar.

Standardın pratik faydası, proje yapan mühendisin ve uygulayan tesisatçının aynı rakama güvenebilmesidir. Mekanik projede her mahallin ısı kaybı hesaplanır, ardından bu ihtiyacı karşılayacak radyatör kataloğun EN 442 değerlerinden seçilir. Değerler ortak bir yönteme dayanmasaydı aynı oda için farklı ürünlerle bambaşka dilim sayıları çıkabilirdi.

ΔT nedir, ΔT50 nasıl hesaplanır?

ΔT, radyatörün içindeki suyun ortalama sıcaklığı ile odanın sıcaklığı arasındaki farktır. EN 442'de ortalama su sıcaklığı, gidiş ve dönüş sıcaklıklarının aritmetik ortalaması olarak alınır:

• Referans koşul: ((75 + 65) / 2) − 20 = 50 K, yani ΔT50.
• Kombinin standart ayarı: ((70 + 50) / 2) − 20 = 40 K, yani ΔT40.
• Klasik kalorifer kazanı: ((80 + 60) / 2) − 20 = 50 K; ortalama aynı olduğu için bu sistem de ΔT50 sayılır.

Sıcaklık farkı "K" (kelvin) ile yazılır; iki sıcaklık arasındaki fark söz konusu olduğunda 1 K ile 1 °C aynı büyüklüktür. Önemli olan nokta şudur: radyatör ısıyı bu farkla verir. Su ne kadar sıcaksa ya da oda ne kadar soğuksa fark büyür ve aynı dilim daha fazla ısı yayar.

Eski bazı kataloglarda 90/70/20 °C koşulu, yani ΔT60 kullanılır. Aynı radyatör ΔT60'ta ΔT50'ye göre daha büyük bir rakam gösterir. Bu yüzden iki kataloğu karşılaştırmadan önce hangi ΔT'nin esas alındığına bakmak gerekir.

Katalogdaki güç evinizde neden farklı çıkar?

Sisteminiz 75/65 °C'de çalışmıyorsa radyatörün gerçek gücü katalog değerinden farklıdır. Dönüşüm, karakteristik denklemden türetilen formülle yapılır: Q = Q₅₀ × (ΔT / 50)ⁿ. n üssü her radyatör için test raporunda verilir; Almira NF500 Ultra için bu değer 1,3711'dir.

Örnek: 500 mm eksenli Almira NF500 Ultra dilimi ΔT50'de 121 W verir. Kombi 70/50 °C'de çalışırken (ΔT40) aynı dilim yaklaşık 89 W'a iner. Aradaki fark dilim sayısına doğrudan yansır. Farklı sistem sıcaklıkları için tam tablo ve örnek oda hesabı dilim hesabı nasıl yapılır rehberinde var; kombiyle çalışan evler için seçim mantığını da kombiye uygun radyatör seçimi yazısında anlattık.

n üssünün anlamı da buradan anlaşılır. n büyüdükçe, sıcaklık düştüğünde güç kaybı da büyür. İki radyatörün ΔT50 değeri aynı olsa bile n değerleri farklıysa düşük sıcaklıkta biri diğerinden daha fazla ısı verebilir. Bu nedenle yoğuşmalı kombiyle düşük sıcaklıkta çalışacak bir sistemde yalnızca ΔT50 rakamına bakmak yetmez.

Katalog tablosu nasıl okunur?

Alüminyum döküm radyatör kataloglarında her satır bir eksen ölçüsünü, sütunlar ise o eksenin ölçülerini ve dilim başına değerlerini gösterir. Almira NF500 Ultra'nın EN 442'ye göre beyan edilen değerleri şöyledir:

Tabloyu okurken dikkat edilecek birkaç nokta var:

• Eksen ile yükseklik farklıdır. Eksen, alt ve üst bağlantı ağızlarının merkezleri arasındaki mesafedir; tesisat bu ölçüye göre hazırlanır. Yükseklik ise radyatörün toplam boyudur ve pencere altına sığıp sığmayacağını belirler.
• Güç dilim başınadır. Toplam güç, dilim sayısıyla çarpılarak bulunur. Dilim genişliği 80 mm olduğu için 10 dilimli bir grup 80 cm uzunluğundadır.
• Su hacmi ve ağırlık sistemin doldurulması, genleşme tankı hesabı ve duvarın taşıma kapasitesi için gereklidir.
• Çalışma basıncı ayrı bir satırda ya da dipnotta yazar. Almira NF500 Ultra için bu değer 16 bar'dır; ısıl güçle ilgisi yoktur, sistemin basınç sınırını gösterir.

Ürünün tüm eksen seçenekleri ve ölçü çizimleri Almira NF500 Ultra ürün sayfasında yer alıyor.

Watt ile kcal/h arasındaki dönüşüm

Türkiye'de eski projelerde ve bazı kazan etiketlerinde ısı hâlâ kcal/h ile yazılır. İki birim arasındaki ilişki sabittir: 1 W yaklaşık 0,86 kcal/h, 1 kcal/h ise yaklaşık 1,163 W'tır. Yukarıdaki tablodaki kcal/h sütunu bu katsayıyla yuvarlanarak hesaplandı.

Dönüşümde en sık yapılan hata, kcal/h cinsinden verilmiş bir oda ihtiyacını watt cinsinden dilim gücüne doğrudan bölmektir. Önce iki değeri aynı birime getirin. Eski bir projede "1.500 kcal/h" yazan bir mahal yaklaşık 1.745 W ihtiyaç demektir.

Test raporunda nelere bakılmalı?

Katalog bir özet, test raporu ise kaynaktır. Bir radyatörün beyan edilen değerlerini doğrulamak istediğinizde rapordan şu bilgileri kontrol edin:

1. Raporu düzenleyen kuruluş ve tarih: Test, akredite bir laboratuvarda yapılmış olmalıdır.
2. Test edilen model ve eksen: Rapordaki ürün adı ve ölçüler katalogdaki ürünle aynı olmalıdır.
3. Referans koşul: Gücün ΔT50'de mi, başka bir koşulda mı verildiği açıkça yazmalıdır.
4. Karakteristik denklem ve n üssü: Düşük sıcaklık hesapları için gereklidir.
5. Basınç testi sonucu: Ürünün çalışma basıncı ile uyumlu olmalıdır.

Almira NF500 Ultra'nın değerleri TSE test raporuna dayanır. Rapor ve diğer belgeler belgeler sayfasında görüntülenebilir; ihale ve proje dosyalarına eklemek için de buradan alınabilir.

Katalogları karşılaştırırken nelere dikkat etmeli?

Farklı radyatörleri değerlendirirken rakamların aynı zemine oturduğundan emin olun. Dilim gücünü dilim gücüyle değil, aynı ΔT'deki dilim gücüyle karşılaştırın. Dilim genişlikleri farklıysa metre başına güce bakmak daha doğru bir tablo verir. Panel radyatörlerde güç genellikle metre ya da toplam boy için verilir; dilimli radyatörle karşılaştırırken bunu da hesaba katın.

Son olarak, katalog değeri radyatörün kapasitesini gösterir, odanın ihtiyacını göstermez. Odanın ihtiyacı yalıtıma, cepheye ve iklime bağlıdır. İkisini bir araya getirmek için dilim hesaplayıcıyı kullanabilir, proje aşamasındaki binalar için mahal listenizi gönderebilirsiniz.
