Radyatöre sıcak suyun hangi ağızdan girip hangisinden çıktığı, suyun gövdenin her yerine ulaşıp ulaşmadığını belirler. Wellini radyatörlerde üç bağlantı şekli kullanılır; üçü de bütün modellere uygulanabilir.

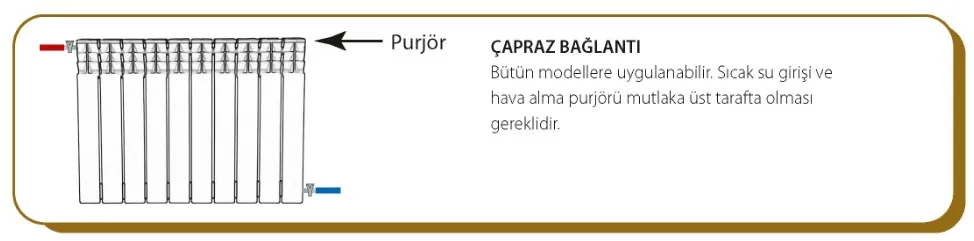

1. Çapraz bağlantı
Sıcak su bir uçtan üstten girer, karşı uçtan alttan çıkar. Su radyatörün bütün dilimlerinden geçmek zorunda kaldığı için ısı dağılımı en düzgün bağlantı şeklidir; özellikle uzun gruplarda tercih edilir. Sıcak su girişi ve hava alma purjörü mutlaka üst tarafta olmalıdır.

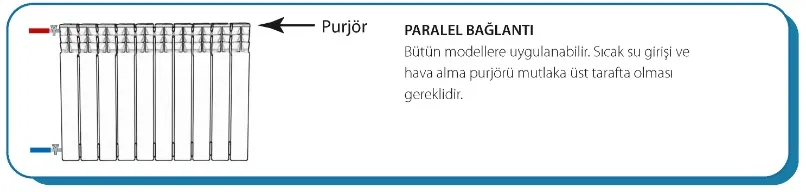

2. Paralel (aynı uç) bağlantı
Giriş ve dönüş aynı uçtadır; giriş üstten, dönüş alttan yapılır. Tesisatı tek taraftan gelen konutlarda en yaygın uygulamadır. Kısa ve orta boy gruplarda sorunsuz çalışır; çok uzun gruplarda uzak uçtaki dilimler daha az ısınabilir. Bu bağlantıda da sıcak su girişi ve purjör üstte olmalıdır.

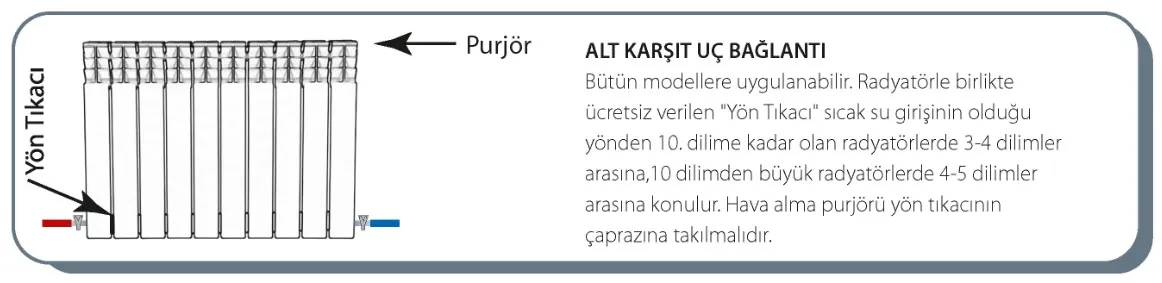

3. Alt karşıt uç bağlantı ve yön tıkacı
Borular döşemeden geliyorsa giriş ve dönüş radyatörün altından, karşı uçlardan yapılır. Bu durumda su en kısa yoldan alt toplayıcıdan geçip çıkmak ister ve radyatörün üst kısmı ısınmaz. Bunu önlemek için radyatörle birlikte ücretsiz verilen yön tıkacı kullanılır:
- 10 dilime kadar olan radyatörlerde, sıcak su girişinin olduğu taraftan 3. ve 4. dilimler arasına,
- 10 dilimden büyük radyatörlerde 4. ve 5. dilimler arasına konulur.
- Hava alma purjörü yön tıkacının çaprazına takılmalıdır.
Yön tıkacı suyu önce dikey olarak yukarı çıkmaya zorlar; su üst toplayıcıdan bütün radyatöre dağılır ve karşı uçtan alttan döner.
Hangisini seçmeli?
| Durum | Önerilen bağlantı |
|---|---|
| Uzun grup (15 dilim üzeri) | Çapraz |
| Borular duvardan, tek taraftan geliyor | Paralel |
| Borular döşemeden geliyor | Alt karşıt uç + yön tıkacı |
Montaj ölçüleri için duvar montaj detayına bakın.
Sık sorulan sorular
Yön tıkacı nereye takılır?
Sıcak su girişinin olduğu taraftan, 10 dilime kadar olan radyatörlerde 3. ve 4. dilimler arasına, 10 dilimden büyük radyatörlerde 4. ve 5. dilimler arasına. Purjör yön tıkacının çaprazına takılır.
En verimli bağlantı hangisi?
Çapraz bağlantı suyu bütün dilimlerden geçirdiği için ısı dağılımı en düzgün olanıdır; özellikle uzun gruplarda önerilir.
