Atlas Plus teknik özellikleri
| Eksen (mm) | Yükseklik (mm) | Derinlik (mm) | Genişlik (mm) | Bağlantı | Su hacmi (l/dilim) | Isıl güç ΔT50 (W/dilim) | Isıl güç ΔT30 (W/dilim) | Üs (n) |
|---|---|---|---|---|---|---|---|---|
| 350 | 430 | 95 | 80 | 1" | 0,25 | 92 | 45 | 1,297 |
| 500 | 580 | 95 | 80 | 1" | 0,34 | 125 | 62 | 1,301 |
| 600 | 680 | 95 | 80 | 1" | 0,39 | 144 | 73 | 1,293 |
| 700 | 780 | 95 | 80 | 1" | 0,44 | 162 | 82 | 1,343 |
| 800 | 880 | 95 | 80 | 1" | 0,49 | 179 | 89 | 1,345 |
Değerler EN 442’ye göredir. ΔT30 sütunu düşük sıcaklıklı (yoğuşmalı kombi, ısı pompası destekli) sistemlerde dilim hesabı için verilmiştir.
Ürün hakkında
Atlas Plus, Wellini’nin ısıl güç verisi en ayrıntılı açıklanmış modelidir: her eksen ölçüsü için ΔT50’nin yanında ΔT30 değeri ve EN 442 karakteristik üssü (n) de verilir. Bu, özellikle yoğuşmalı kombi ya da düşük sıcaklıkla çalışan sistemlerde proje hesabı yapan makine mühendisleri için önemlidir; dilim sayısı tahmine değil ölçülmüş eğriye göre belirlenir.
Düşük sıcaklıkta gerçek güç
Radyatör kataloglarında öne çıkan rakam genellikle ΔT50 değeridir, fakat günümüz kombileri çoğu zaman bundan daha düşük sıcaklıkta çalışır. Atlas Plus’ın 500 mm eksenli dilimi ΔT50’de 125 W, ΔT30’da 62 W verir; yani aynı oda için düşük sıcaklıkta yaklaşık iki kat dilim gerekir. Proje hesabını sistemin gerçek çalışma sıcaklığına göre yapmak, kışın “radyatör ısıtmıyor” şikâyetinin en yaygın sebebini baştan ortadan kaldırır.
Gövde özellikleri
- Isı iletimi: Alüminyum gövde ısıyı demir ve çelik gövdelere göre çok daha hızlı iletir, termostatik vanalı kullanımda odaya hızlı tepki verir.
- Az su: 500 mm eksende dilim başına 0,34 litre su; sistem daha kısa sürede ısınır.
- Modüler yapı: Dilimler nipelle birleştirilir; grup sonradan büyütülebilir ya da küçültülebilir.
- Hafiflik: Taşıma ve montajı kolaydır, duvara düşük yük bindirir.
- Korozyon dayanımı: Gövde paslanmaz; uygun su şartlarında uzun yıllar sızdırmadan çalışır.

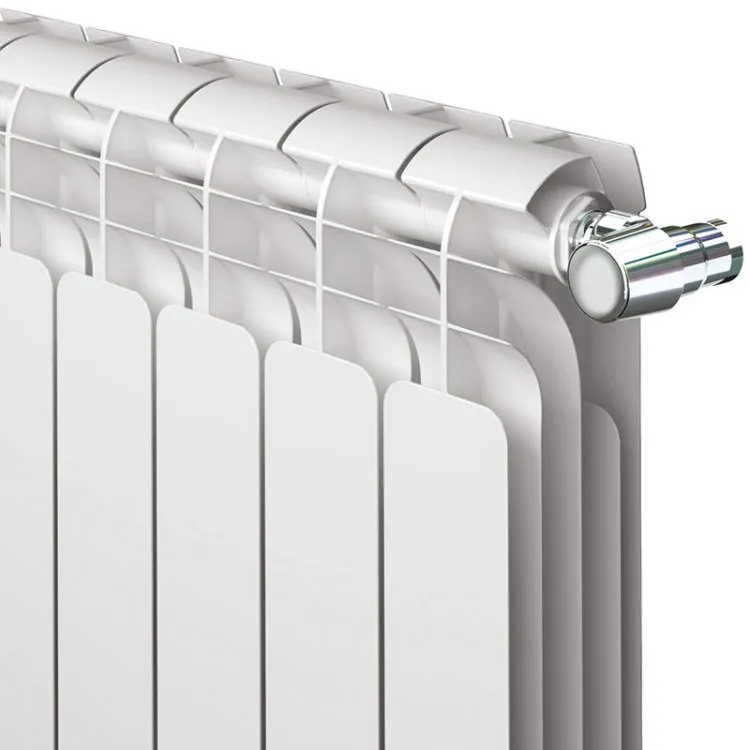

- Kanatçıklı ön yüz: Isınan havayı odanın içine doğru yönlendirir.
- Geri dönüşüm: Alüminyum gövde ömrünün sonunda tamamen geri dönüştürülebilir.
Garanti
Atlas Plus radyatörler sızdırmazlık ve üretim hatalarına karşı 5 yıl garanti kapsamındadır. Garanti koşulları ve montaj şartları teklifle birlikte iletilir.
Kaç dilim gerekir?
Odanızın ölçülerini ve ısıtma sisteminizi seçin; Atlas Plus modelinin seçili boylarında gereken dilim sayısı ve radyatör boyu hesaplanır.
Dilim hesaplayıcı
Tahmini ısı ihtiyacı —
| Yükseklik | Dilim gücü | Dilim | Radyatör uzunluğu |
|---|---|---|---|
| JavaScript kapalıysa hesaplama için teklif formunu kullanın. | |||
Ön hesaptır. Kesin dilim sayısı mekanik projedeki ısı kaybı hesabına göre belirlenir. 40 dilimi aşan sonuçlar iki radyatöre bölünmelidir.
Bu hesapla teklif isteSık sorulan sorular
Atlas Plus’ın ΔT30 değeri neden önemli?
Yoğuşmalı kombiler verimli çalışmak için düşük dönüş sıcaklığı ister. Bu durumda radyatör ΔT50 değerinin yaklaşık yarısını verir; 500 mm eksenli dilim ΔT30’da 62 W’tır. Dilim sayısı bu değere göre hesaplanmalıdır.
Üs (n) değeri ne işe yarar?
EN 442’ye göre bir radyatörün farklı sıcaklıklardaki gücü Q = Q50 × (ΔT / 50)^n formülüyle bulunur. Atlas Plus için n her eksen ölçüsünde ayrıca ölçülmüştür (1,293–1,345).
Garanti süresi nedir?
Sızdırmazlık ve üretim hatalarına karşı 5 yıldır.
Almira NF500 Ultra ile farkı nedir?
Dış ölçüleri aynıdır (80 mm genişlik, 95 mm derinlik, 350–800 mm eksen) ve ΔT50 güçleri birbirine yakındır (500 mm eksende 125 W’a karşı 121 W). Atlas Plus’ın su hacmi daha düşüktür ve ΔT30 değerleri ayrıca yayımlanmıştır; Almira NF500 Ultra ise 16 bar çalışma basıncı verisiyle öne çıkar.
