Clara Dekoratif Alüminyum Radyatör

Clara genel ölçüleri

Dilim genişliği	100 mm
Radyatör kalınlığı	60 mm
Radyatör boyu	Dilim sayısı × 100 mm
Bağlantı çapı	1/2"
Eksenler arası	Yükseklik − 50 mm
Duvar – tesisat aksı	66 mm
Duvar – radyatör önü	98 mm

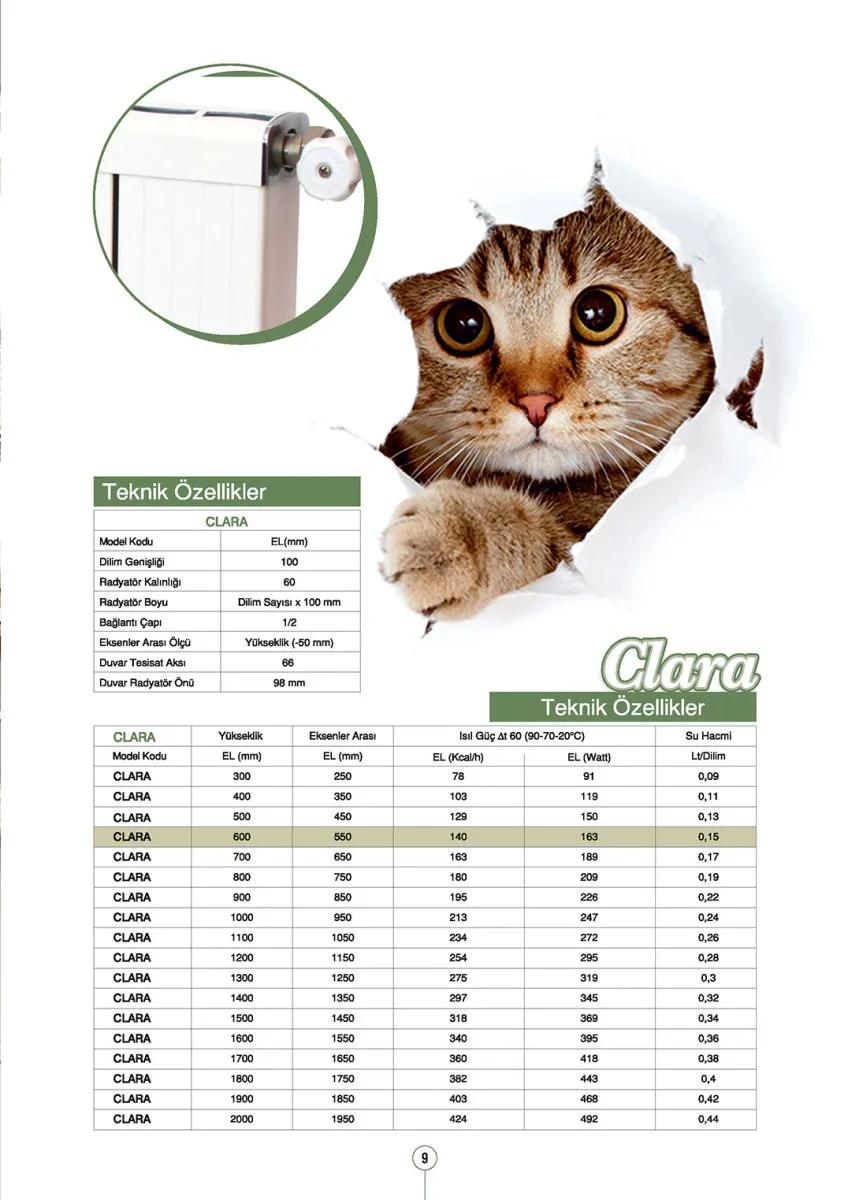

Clara teknik özellikleri

Model kodu	Yükseklik (mm)	Eksenler arası (mm)	Isıl güç ΔT60 (W/dilim)	Isıl güç ΔT60 (kcal/h·dilim)	Su hacmi (l/dilim)
EL-300	300	250	91	78	0,09
EL-400	400	350	119	103	0,11
EL-500	500	450	150	129	0,13
EL-600	600	550	163	140	0,15
EL-700	700	650	189	163	0,17
EL-800	800	750	209	180	0,19
EL-900	900	850	226	195	0,22
EL-1000	1000	950	247	213	0,24
EL-1100	1100	1050	272	234	0,26
EL-1200	1200	1150	295	254	0,28
EL-1300	1300	1250	319	275	0,3
EL-1400	1400	1350	345	297	0,32
EL-1500	1500	1450	369	318	0,34
EL-1600	1600	1550	395	340	0,36
EL-1700	1700	1650	418	360	0,38
EL-1800	1800	1750	443	382	0,4
EL-1900	1900	1850	468	403	0,42
EL-2000	2000	1950	492	424	0,44

Isıl güç değerleri 90/70 °C gidiş-dönüş ve 20 °C oda sıcaklığı (ΔT60) için dilim başınadır. Kombiyle 70/50 °C’de çalışan sistemlerde güç yaklaşık %40 daha düşüktür; dilim sayısı buna göre seçilmelidir.

Ürün hakkında

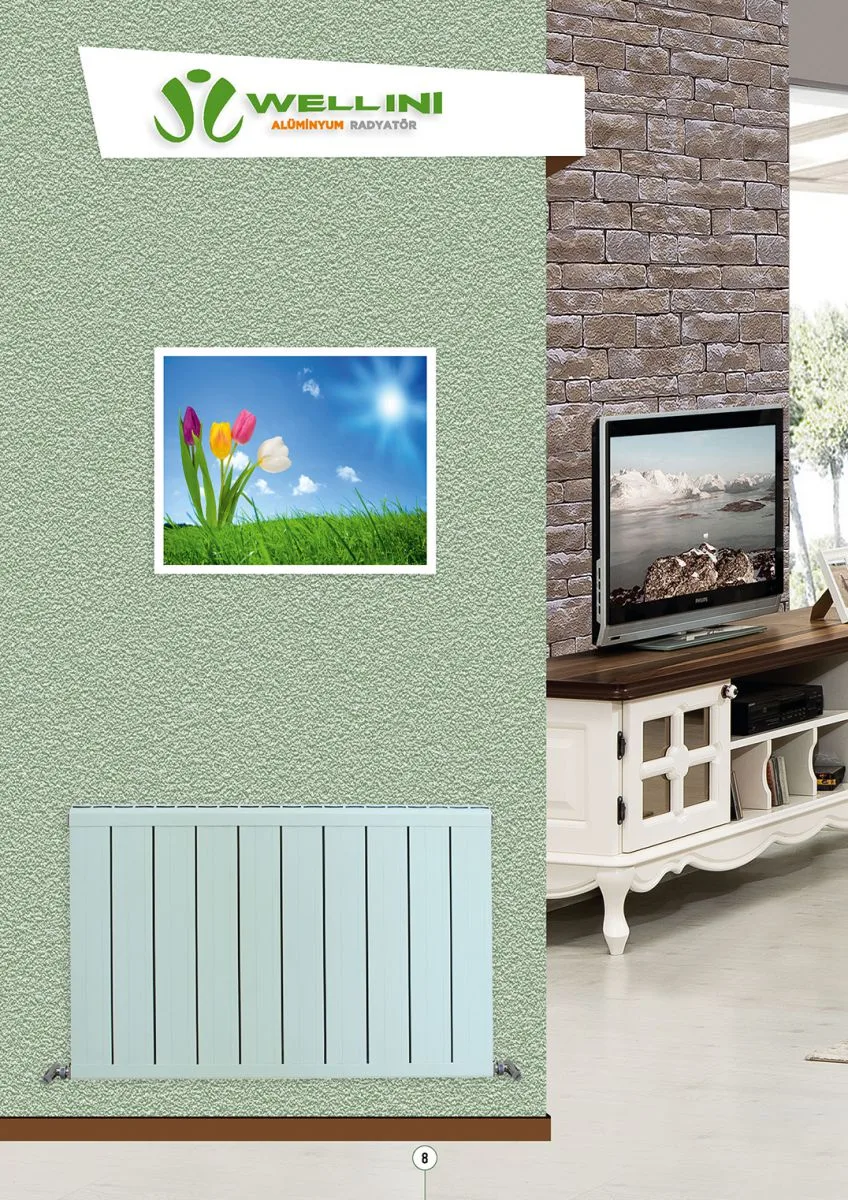

Clara, geniş ve düz panellerden oluşan sade bir dekoratif radyatördür. Her dilim 100 mm genişliğindedir; birkaç dilim yan yana geldiğinde ön yüz, aralarında ince çizgiler bulunan tek parça bir panel gibi görünür. Katalogda yeşil duvarlı oturma odasında dikey olarak uygulanan Clara, modern ve minimal iç mimarilere uyum sağlar.

Yükseklik 300 mm’den 2000 mm’ye kadar 100 mm’lik adımlarla seçilir; böylece pencere altı, duvar ve boydan boya dikey uygulamalar için tam ölçü bulunur. Geniş dilim yapısı sayesinde aynı yükseklikteki dar dilimli modellere göre daha az dilimle aynı ısıl güce ulaşılır: 1800 mm’lik bir Clara dilimi 443 W, aynı boydaki bir Anita dilimi 267 W verir.

Montaj

Eksenler arası mesafe yükseklikten 50 mm kısadır; duvar–tesisat aksı 66 mm, duvar–radyatör önü 98 mm’dir. Yüksek gövdeli dikey uygulamalarda askı sayısı artırılmalı ve duvar taşıyıcılığı kontrol edilmelidir.

Kaç dilim gerekir?

Odanızın ölçülerini ve ısıtma sisteminizi seçin; Clara modelinin seçili boylarında gereken dilim sayısı ve radyatör boyu hesaplanır.

Dilim hesaplayıcı

Oda alanı (m²) Tavan yüksekliği (m) Yalıtım Odanın konumu Isıtma sistemi İstenen oda sıcaklığı Model

Tahmini ısı ihtiyacı —

Yükseklik	Dilim gücü	Dilim	Radyatör uzunluğu
JavaScript kapalıysa hesaplama için teklif formunu kullanın.

Ön hesaptır. Kesin dilim sayısı mekanik projedeki ısı kaybı hesabına göre belirlenir. 40 dilimi aşan sonuçlar iki radyatöre bölünmelidir.

Bu hesapla teklif iste

Sık sorulan sorular

Clara ile Emilia’nın farkı nedir?

İki model aynı dilim genişliğine (100 mm), aynı yükseklik seçeneklerine ve aynı ısıl güç değerlerine sahiptir; fark ön yüzün tasarımındadır. Seçim tamamen görünüme göre yapılır.

Clara’nın en yüksek boyu nedir?

2000 mm. Bu boyda bir dilim 90/70 °C’de 492 W verir.

Clara hangi renklerde üretilir?

Standart beyazın yanında RAL renk kartındaki tonlarda (bej, antrasit, siyah, kırmızı, mavi, yeşil vb.) elektrostatik toz boyayla üretilebilir. Renk ve adet teklifle netleştirilir.

Clara kombiyle kullanılır mı?

Evet. Merkezi sisteme ve bireysel kombiye bağlanır. Kombinin çalışma sıcaklığı düşük olduğu için dilim sayısı tablodaki ΔT60 değerine göre değil, sistemin gerçek sıcaklığına göre hesaplanmalıdır.
