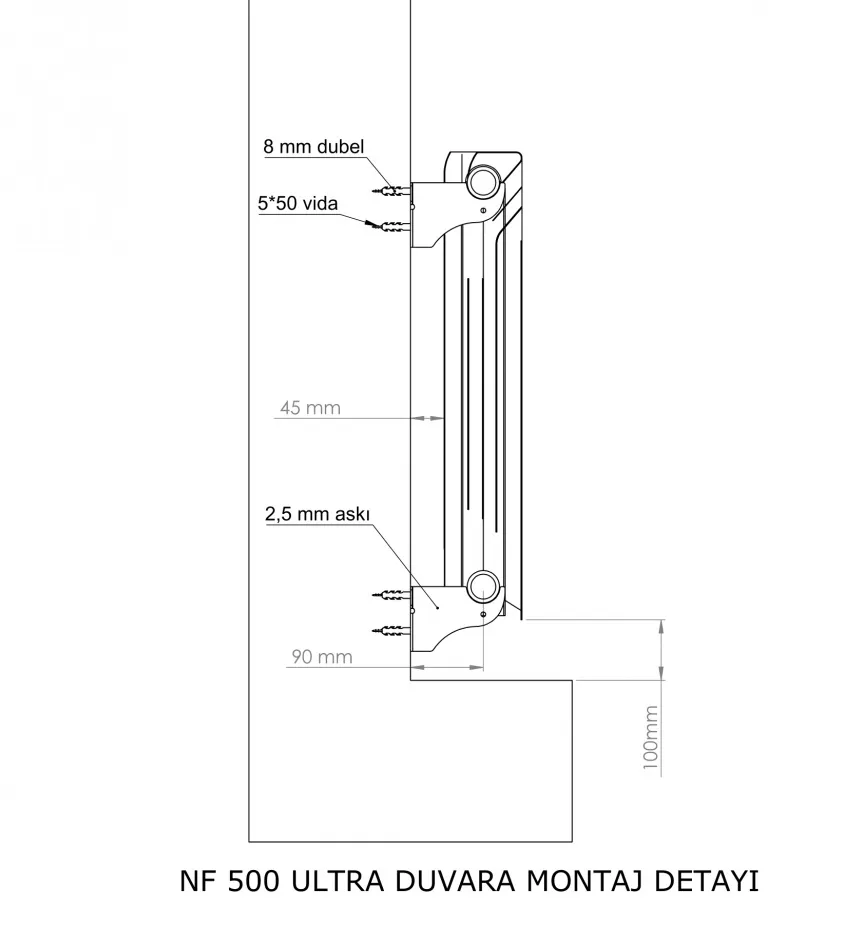

Almira NF500 Ultra radyatörler duvara iki adet 2,5 mm kalınlığında askı ile asılır. Aşağıdaki çizim, yan kesitte montaj ölçülerini gösterir.
Montaj ölçüleri
| Ölçü | Değer | Açıklama |
|---|---|---|
| Yerden yükseklik | 100 mm | Radyatörün alt kenarı ile bitmiş döşeme arası (en az) |
| Duvar ile gövde arası | 45 mm | Arkada hava dolaşımı için boşluk |
| Duvar ile bağlantı ekseni arası | 90 mm | Vana ve boru bağlantısının duvardan uzaklığı |
| Askı | 2,5 mm | Üst ve alt toplayıcıyı taşıyan çelik askı |
| Dübel / vida | 8 mm / 5×50 | Her askı için iki adet |
Uygulama adımları
- Radyatörün yerini ve bağlantı eksenini işaretleyin. Pencere altı uygulamalarda radyatörü pencerenin ortasına hizalayın.
- Alt kenarın döşemeden en az 100 mm yukarıda kalacağı şekilde askıların yerini belirleyin. Döşeme kaplaması (parke, seramik) henüz yapılmadıysa kaplama kalınlığını hesaba katın.
- Askıları 8 mm dübel ve 5×50 vidalarla, su terazisiyle hizalayarak sabitleyin.
- Radyatörü askılara oturtun; gövde ile duvar arasında 45 mm boşluk kalmalıdır.
- Vana ve rakorları bağlayın, sistemi doldurun ve üst köşedeki purjörden havayı alın.
Askı sayısı
Kısa gruplarda iki askı yeterlidir. Uzun gruplarda (yaklaşık 15 dilimin üzeri) ortaya ek bir askı konulması, grubun sarkmasını ve nipel bağlantılarının zorlanmasını önler. Alçıpan duvarlarda dübel yerine duvar içindeki taşıyıcı profile ya da ahşap takviyeye montaj yapılmalıdır.
Boru bağlantısının hangi uçlardan yapılacağı için bağlantı şekilleri yazısına bakın.
Sık sorulan sorular
Radyatör yerden kaç cm yükseğe takılmalı?
Alt kenar bitmiş döşemeden en az 10 cm (100 mm) yukarıda olmalıdır.
Duvarla radyatör arasında ne kadar boşluk kalmalı?
Gövde ile duvar arasında 45 mm boşluk bırakılır; bu boşluk arkadaki hava dolaşımını sağlar.
