Rosa genel ölçüleri
| Dilim genişliği | 80 mm |
|---|---|
| Radyatör kalınlığı | 40 mm |
| Radyatör boyu | Dilim sayısı × 80 mm |
| Bağlantı çapı | 1/2" |
| Eksenler arası | Yükseklik − 25 mm |
| Duvar – tesisat aksı | 65 mm |
| Duvar – radyatör önü | 85 mm |

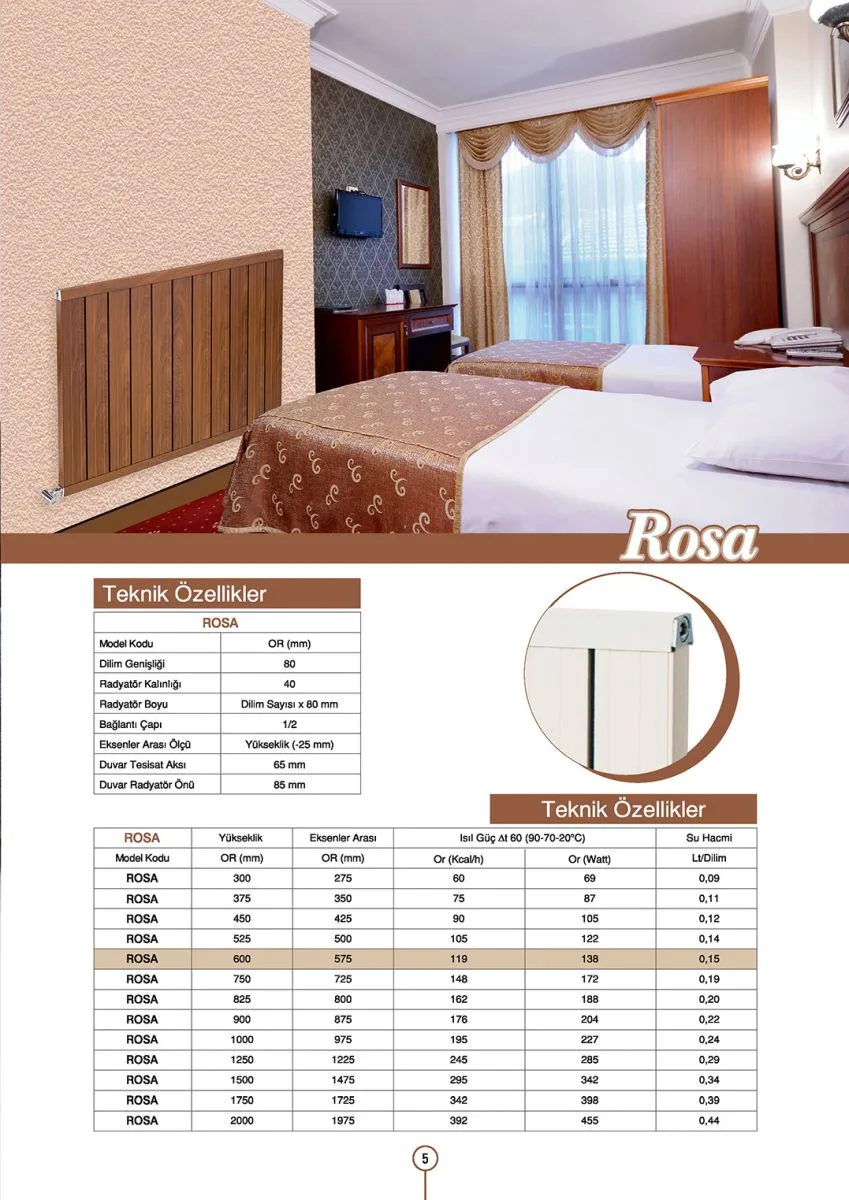

Rosa teknik özellikleri
| Model kodu | Yükseklik (mm) | Eksenler arası (mm) | Isıl güç ΔT60 (W/dilim) | Isıl güç ΔT60 (kcal/h·dilim) | Su hacmi (l/dilim) |
|---|---|---|---|---|---|
| OR-300 | 300 | 275 | 69 | 60 | 0,09 |
| OR-375 | 375 | 350 | 87 | 75 | 0,11 |
| OR-450 | 450 | 425 | 105 | 90 | 0,12 |
| OR-525 | 525 | 500 | 122 | 105 | 0,14 |
| OR-600 | 600 | 575 | 138 | 119 | 0,15 |
| OR-750 | 750 | 725 | 172 | 148 | 0,19 |
| OR-825 | 825 | 800 | 188 | 162 | 0,2 |
| OR-900 | 900 | 875 | 204 | 176 | 0,22 |
| OR-1000 | 1000 | 975 | 227 | 195 | 0,24 |
| OR-1250 | 1250 | 1225 | 285 | 245 | 0,29 |
| OR-1500 | 1500 | 1475 | 342 | 295 | 0,34 |
| OR-1750 | 1750 | 1725 | 398 | 342 | 0,39 |
| OR-2000 | 2000 | 1975 | 455 | 392 | 0,44 |
Isıl güç değerleri 90/70 °C gidiş-dönüş ve 20 °C oda sıcaklığı (ΔT60) için dilim başınadır. Kombiyle 70/50 °C’de çalışan sistemlerde güç yaklaşık %40 daha düşüktür; dilim sayısı buna göre seçilmelidir.
Ürün hakkında
Rosa, Wellini dekoratif serisinin en ince modelidir: gövde kalınlığı yalnızca 40 mm, duvardan radyatör önüne mesafe 85 mm. Duvara neredeyse yapışık duran bu profil, dar koridorlarda, kapı arkalarında ve mobilyanın önüne radyatör taşmasının istenmediği yerlerde fark yaratır.

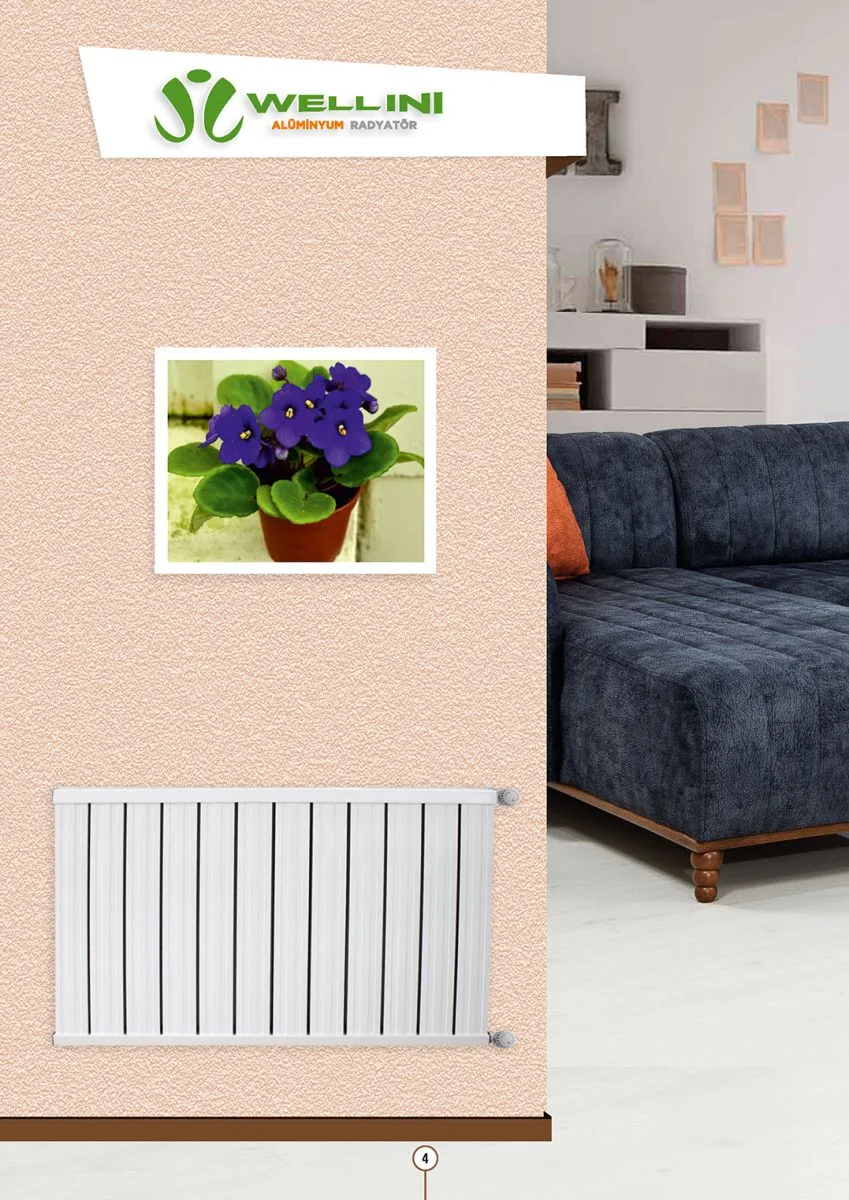

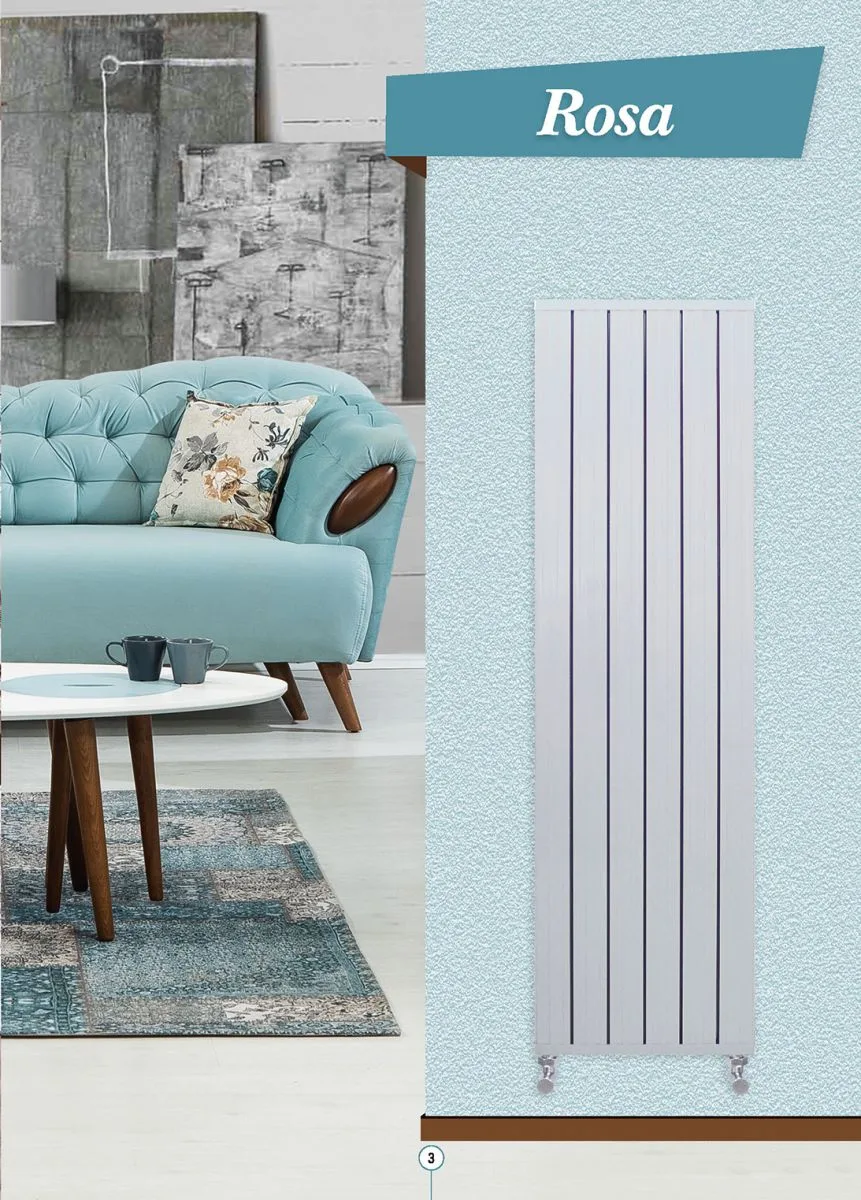

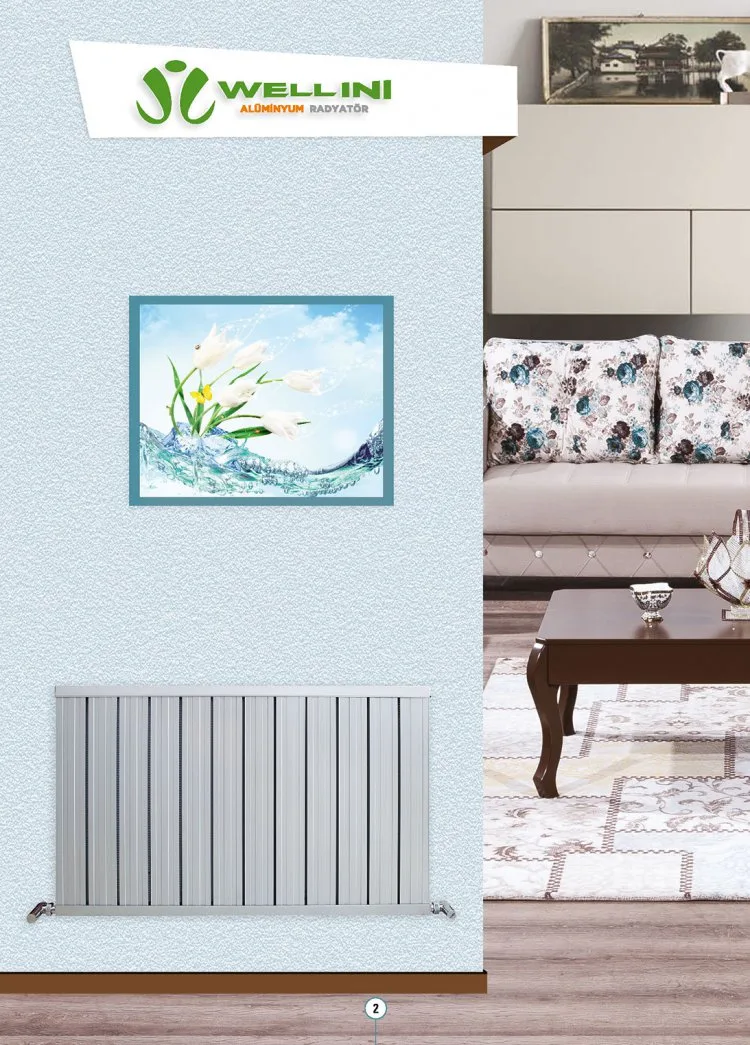

Dilim genişliği 80 mm’dir; radyatörün boyu dilim sayısı × 80 mm olarak hesaplanır. Yükseklik seçenekleri 300 mm’den başlar, 75–250 mm’lik adımlarla 2000 mm’ye kadar çıkar. Alçak boylar (300–600 mm) pencere altına yatay olarak; 1250, 1500, 1750 ve 2000 mm boylar ise dar duvar boşluklarına dikey olarak monte edilir. Katalog fotoğraflarında görüldüğü gibi Rosa beyaz, gümüş ve ahşap desenli kaplamalarla da uygulanabilir.
Isıl güç
600 mm yüksekliğindeki bir dilim 90/70 °C’de 138 W, 2000 mm yüksekliğindeki bir dilim 455 W verir. Bağlantı ekseni her boyda yükseklikten 25 mm kısadır (600 mm boyda 575 mm); tesisat ölçüsü buna göre bırakılmalıdır.
Kaç dilim gerekir?
Odanızın ölçülerini ve ısıtma sisteminizi seçin; Rosa modelinin seçili boylarında gereken dilim sayısı ve radyatör boyu hesaplanır.
Dilim hesaplayıcı
Tahmini ısı ihtiyacı —
| Yükseklik | Dilim gücü | Dilim | Radyatör uzunluğu |
|---|---|---|---|
| JavaScript kapalıysa hesaplama için teklif formunu kullanın. | |||
Ön hesaptır. Kesin dilim sayısı mekanik projedeki ısı kaybı hesabına göre belirlenir. 40 dilimi aşan sonuçlar iki radyatöre bölünmelidir.
Bu hesapla teklif isteSık sorulan sorular
Rosa’nın kalınlığı ne kadar?
Gövde kalınlığı 40 mm, duvardan radyatör önüne mesafe 85 mm’dir.
Rosa’nın eksen ölçüsü nedir?
Eksenler arası mesafe her boyda yükseklikten 25 mm kısadır; örneğin 600 mm boyda 575 mm, 2000 mm boyda 1975 mm.
Rosa hangi renklerde üretilir?
Standart beyazın yanında RAL renk kartındaki tonlarda (bej, antrasit, siyah, kırmızı, mavi, yeşil vb.) elektrostatik toz boyayla üretilebilir. Renk ve adet teklifle netleştirilir.
Rosa kombiyle kullanılır mı?
Evet. Merkezi sisteme ve bireysel kombiye bağlanır. Kombinin çalışma sıcaklığı düşük olduğu için dilim sayısı tablodaki ΔT60 değerine göre değil, sistemin gerçek sıcaklığına göre hesaplanmalıdır.
