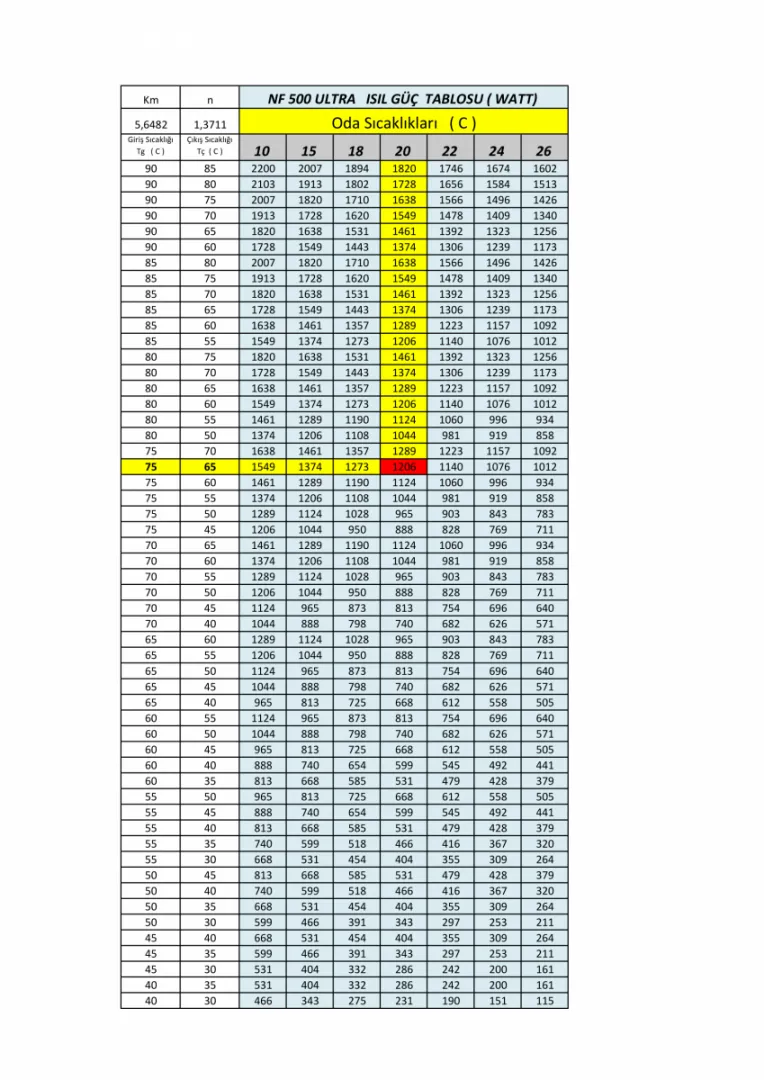

Aşağıdaki tablo, 500 mm eksenli Almira NF500 Ultra radyatörün 10 dilimlik bir grubunun verdiği ısıl gücü watt cinsinden gösterir. Satırlar gidiş (Tg) ve dönüş (Tç) su sıcaklıklarını, sütunlar oda sıcaklığını (10–26 °C) ifade eder. Bir dilimin gücünü bulmak için tablodaki değeri 10’a bölün.
Tablo nasıl okunur?
EN 442’nin referans koşulu 75/65 °C gidiş-dönüş ve 20 °C oda sıcaklığıdır (tabloda vurgulu satır). Bu koşulda 10 dilim 1.206 W, yani dilim başına yaklaşık 121 W verir. Sisteminizin gerçek çalışma koşuluna karşılık gelen satırı ve sütunu bularak aynı grubun o koşuldaki gücünü okuyabilirsiniz:
| Gidiş / dönüş | Oda | 10 dilim | Dilim başına | Tipik kullanım |
|---|---|---|---|---|
| 90 / 70 °C | 20 °C | 1.549 W | ≈ 155 W | Eski kalorifer kazanları |
| 80 / 60 °C | 20 °C | 1.206 W | ≈ 121 W | Merkezi sistem |
| 70 / 50 °C | 20 °C | 888 W | ≈ 89 W | Kombi standart ayar |
| 55 / 45 °C | 20 °C | 599 W | ≈ 60 W | Yoğuşmalı kombi |
| 50 / 40 °C | 20 °C | 466 W | ≈ 47 W | Düşük sıcaklık / ısı pompası |
Formül
Tablo EN 442’deki karakteristik denklemle hesaplanmıştır: Q = Km × ΔTn. 10 dilimlik grup için Km = 5,6482 ve n = 1,3711’dir; ΔT ise ortalama su sıcaklığı ile oda sıcaklığı farkıdır: ΔT = (Tg + Tç) / 2 − Toda. Tabloda olmayan bir koşul için aynı formülü kullanabilir ya da dilim hesaplayıcıya sistem sıcaklığınızı girebilirsiniz.
Oda sıcaklığının etkisi
Aynı radyatör, daha düşük oda sıcaklığı hedeflenen mahallerde (koridor, depo, 15–18 °C) daha fazla ısı verir; banyo gibi yüksek sıcaklık istenen mahallerde (22–24 °C) ise daha az. Banyolarda dilim sayısını hesaplarken 24 °C sütununu kullanmak güvenli tarafta kalmanızı sağlar.
Sık sorulan sorular
Tablodaki değerler kaç dilim için?
10 dilimlik grup içindir. Dilim başına değer için 10’a bölünür.
ΔT nasıl hesaplanır?
Gidiş ve dönüş sıcaklıklarının ortalamasından oda sıcaklığı çıkarılır. 75/65 °C ve 20 °C odada ΔT = 70 − 20 = 50 K’dir.
Projenize özel hesap
Odalarınız için gereken dilim sayısını dilim hesaplayıcıyla bulabilir ya da mahal listenizi göndererek teklif alabilirsiniz.
