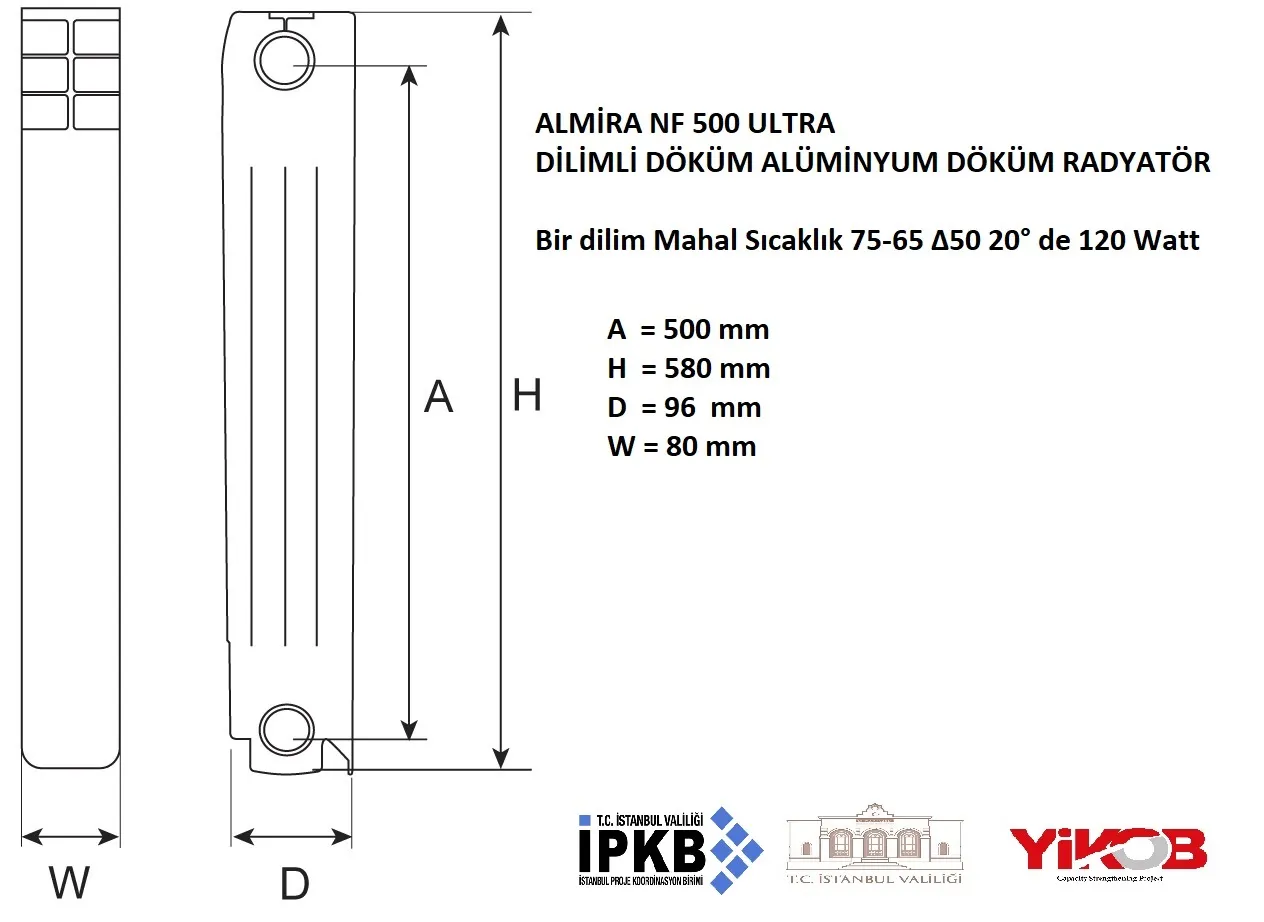

Almira NF500 Ultra teknik özellikleri
| Yükseklik (mm) | Eksen (mm) | Derinlik (mm) | Genişlik (mm) | Su hacmi (l/dilim) | Ağırlık (kg/dilim) | Çalışma basıncı (bar) | Isıl güç ΔT50 (W/dilim) | Isıl güç ΔT50 (kcal/h·dilim) |
|---|---|---|---|---|---|---|---|---|
| 430 | 350 | 95 | 80 | 0,36 | 1,05 | 16 | 93 | 80 |
| 580 | 500 | 95 | 80 | 0,47 | 1,40 | 16 | 121 | 104,6 |
| 680 | 600 | 95 | 80 | 0,53 | 1,75 | 16 | 143 | 123 |
| 780 | 700 | 95 | 80 | 0,60 | 1,92 | 16 | 153 | 132 |
| 880 | 800 | 95 | 80 | 0,67 | 2,10 | 16 | 168 | 144 |
Isıl güç değerleri EN 442’ye göre ΔT = 50 K (75/65 °C gidiş-dönüş, 20 °C oda) koşulu içindir. 500 mm eksenli model için üretici ısıl güç tablosundaki karakteristik üs n = 1,3711’dir.
Ürün hakkında
Almira NF500 Ultra, Wellini ailesinin en geniş ölçü seçeneğine sahip modelidir. Aynı dilim genişliği (80 mm) ve derinliği (95 mm) korunarak beş farklı yükseklikte üretilir; böylece pencere altındaki alçak bir parapetten koridorun geniş duvarına kadar her noktada aynı görünüm ve aynı bağlantı detayıyla çalışılabilir. Okul, hastane ve kamu binası projelerinde mahal listesindeki her oda için ayrı ölçü çıkarılması gerektiğinde bu esneklik doğrudan zaman kazandırır.
Gövde ve üretim

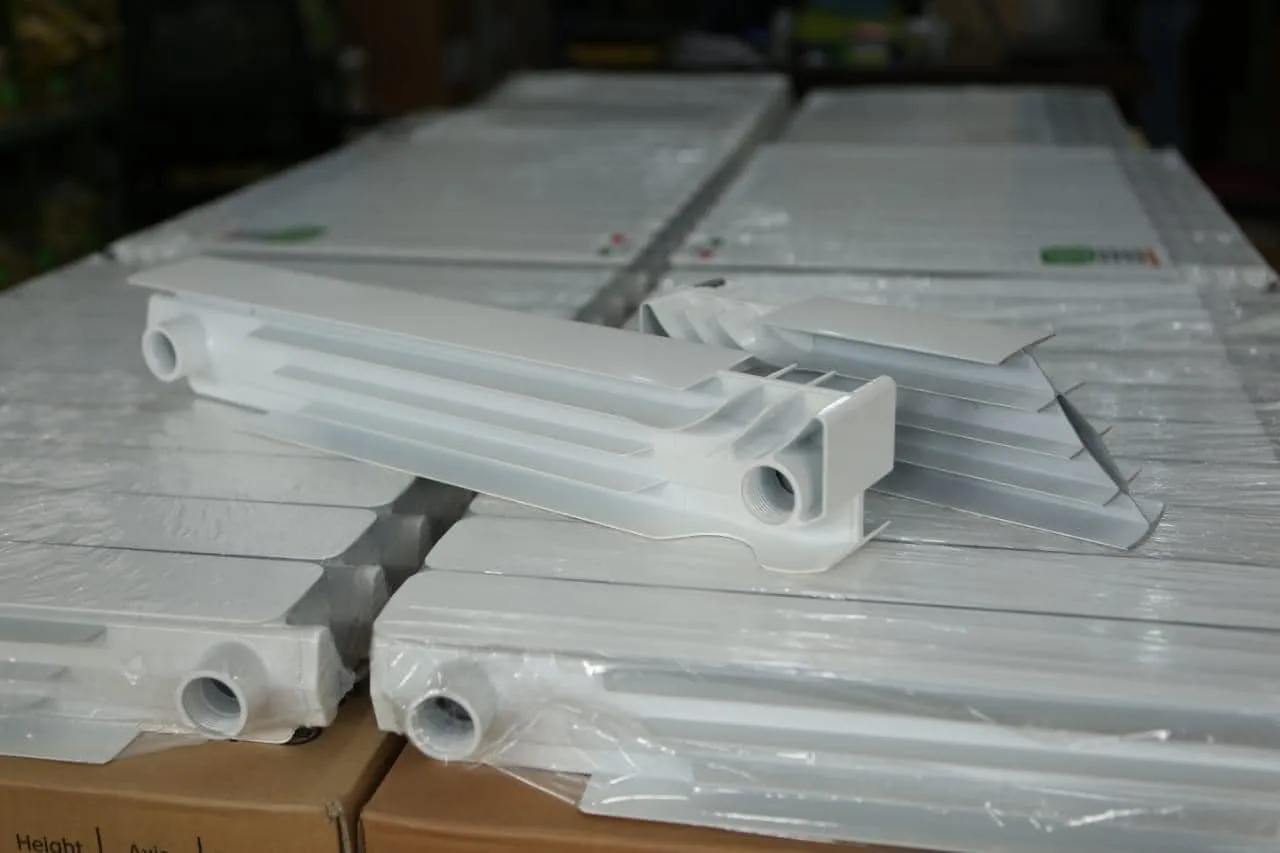

Dilimler yüksek basınçlı enjeksiyon döküm makinelerinde tek parça (yekpare) olarak basılır; gövde üzerinde pres, punta kaynağı veya sonradan kesip birleştirme yoktur. Kaynak dikişi olmayan bir gövde, panel radyatörlerde zamanla delinmenin başladığı noktaları ortadan kaldırır. Yüzey elektrostatik toz boya ile kaplanıp fırınlanır; boya katmanı kabarma ve dökülmeye karşı dayanıklıdır, talep edilirse proje rengine göre farklı renklerde üretim yapılabilir.
Isıl performans
Döküm alüminyum alaşımlarının ısı iletkenliği (yaklaşık 100–150 W/m·K) radyatör çeliğinin (yaklaşık 50 W/m·K) iki-üç katıdır. Bunun pratik karşılığı, sıcak suyun taşıdığı enerjinin gövdeye ve oradan odaya çok daha hızlı aktarılmasıdır: radyatör kısa sürede ısınır, termostatik vana kapandığında da kısa sürede soğur. Ön yüzdeki kanatçık yapısı yüzey alanını büyütür ve ısınan havayı odanın içine doğru yönlendirir; bu yüzden radyatörün hemen üzerindeki perde ve duvarda sararma daha azdır.
500 mm eksenli modelin bir dilimi ΔT50 koşulunda 121 W verir. Yoğuşmalı kombilerin çalıştığı düşük sıcaklıklarda bu değer düşer; örneğin 70/50 °C gidiş-dönüşte (ΔT40) dilim başına yaklaşık 89 W, 55/45 °C’de (ΔT30) yaklaşık 60 W elde edilir. Doğru dilim sayısını bulmak için aşağıdaki hesaplayıcıyı kullanabilir ya da tüm sıcaklık kombinasyonlarını gösteren ısıl güç dönüşüm tablosuna bakabilirsiniz.
Su hacmi ve tesisat
500 mm eksenli bir dilimin su hacmi 0,47 litredir. Az su içeren radyatör, sistemin ısınması için gereken enerjiyi ve süreyi kısaltır. Su kanallarının iç çapı yaklaşık bir parmak (1") olduğu için tortu birikse bile akış kesilmez. Gövde 16 bar çalışma basıncına göre tasarlanmıştır; TSE verilerine göre 16–20 bara kadar dayanıklıdır. Çok katlı binalardaki merkezi sistemlerde ve yüksek statik basınçlı kolonlarda rahatlıkla kullanılır.
Kalite ve belgeler
Wellini radyatörler CE belgelidir ve ISO 9001 kalite yönetim sistemi güvencesiyle üretilir. Onaylı kalite sistemi gereği üretilen her radyatör sızdırmazlık ve basınç testlerinden geçirilir; teknik parametreler EN 442’ye uygundur. TSE ısıl güç test raporu Belgeler sayfasında yayımlanmaktadır.
Ölçülendirme
Radyatör boyu dilim sayısı × 8 cm’dir: 10 dilim 80 cm, 15 dilim 120 cm. Gruplar 2 ile 40 dilim arasında hazırlanır. Tesisatı henüz çekilmemiş bir yapıda 500 mm eksen önerilir; montaj ölçüleri için duvar montaj detayını, boru bağlantısı için bağlantı şekillerini inceleyin.
Kaç dilim gerekir?
Odanızın ölçülerini ve ısıtma sisteminizi seçin; Almira NF500 Ultra modelinin seçili boylarında gereken dilim sayısı ve radyatör boyu hesaplanır.
Dilim hesaplayıcı
Tahmini ısı ihtiyacı —
| Yükseklik | Dilim gücü | Dilim | Radyatör uzunluğu |
|---|---|---|---|
| JavaScript kapalıysa hesaplama için teklif formunu kullanın. | |||
Ön hesaptır. Kesin dilim sayısı mekanik projedeki ısı kaybı hesabına göre belirlenir. 40 dilimi aşan sonuçlar iki radyatöre bölünmelidir.
Bu hesapla teklif isteSık sorulan sorular
Almira NF500 Ultra’nın bir dilimi kaç watt?
ΔT50 koşulunda (75/65 °C, oda 20 °C) dilim başına 350 mm eksende 93 W, 500 mm eksende 121 W, 600 mm’de 143 W, 700 mm’de 153 W, 800 mm’de 168 W’tır.
Kombiyle kullanırsam ısıl güç ne olur?
Kombi 70/50 °C’de çalışıyorsa ΔT yaklaşık 40 K olur ve 500 mm eksenli dilim yaklaşık 89 W verir. Yoğuşma modunda 55/45 °C’de bu değer 60 W civarına iner; dilim sayısı buna göre artırılmalıdır.
Hangi basınca dayanıklı?
Çalışma basıncı 16 bardır. Merkezi sistemli çok katlı binalarda kullanılabilir.
Farklı renkte üretilebilir mi?
Evet. Elektrostatik toz boya uygulandığı için proje talebine göre beyaz dışındaki renklerde üretim yapılabilir; renk ve adet teklif aşamasında netleştirilir.
